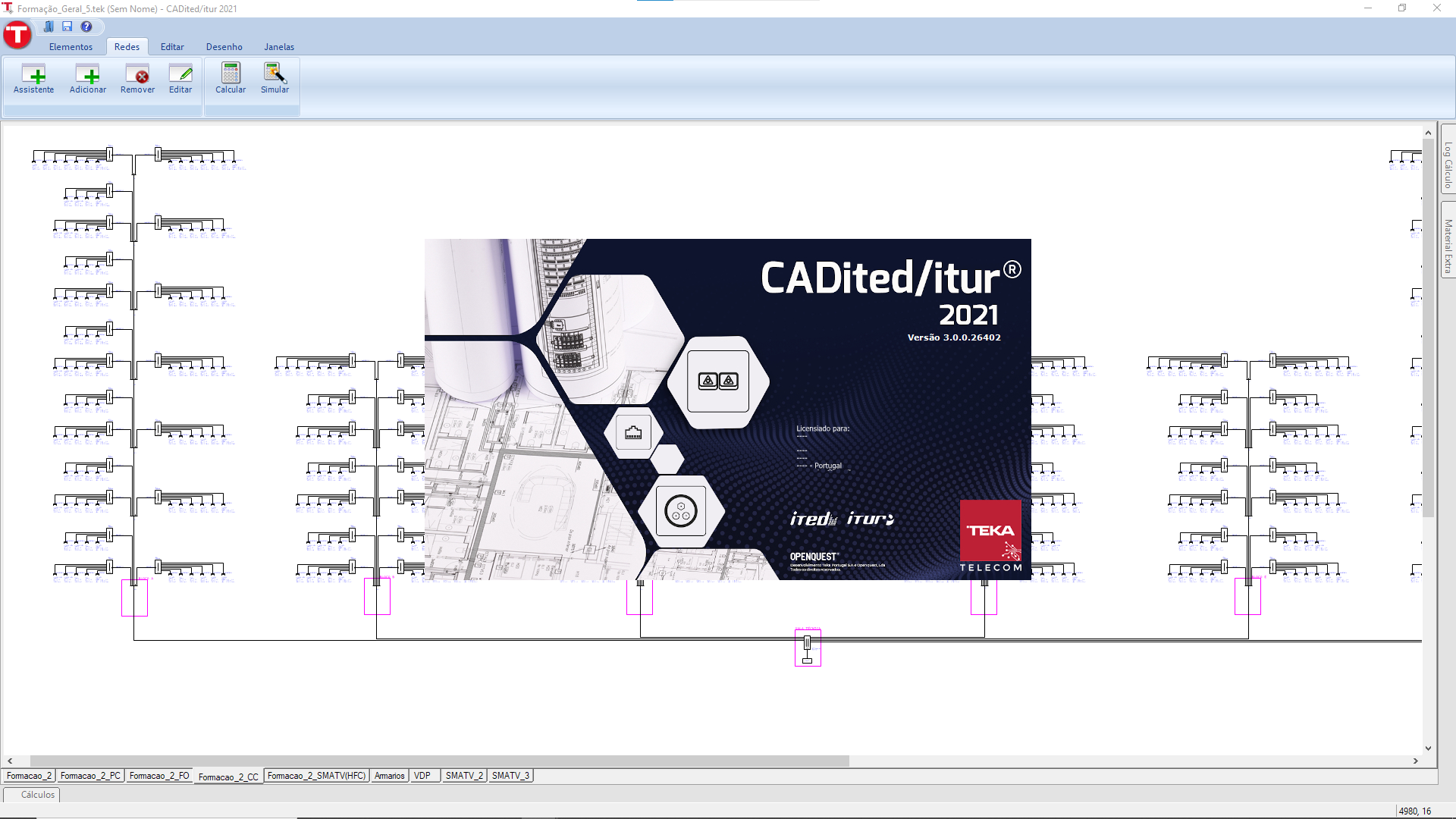

CADited_itur

Descrição Geral

Software destinado ao projeto, cálculo e orçamentação de redes ITED/ITUR, redes estruturadas e vídeo porteiro IP/SIP, com recurso a uma base de dados completa, de produtos TEKA, cujas especificações cumprem amplamente as prescrições ITED/ITUR.

  • Desenho, cálculo e orçamentação de:

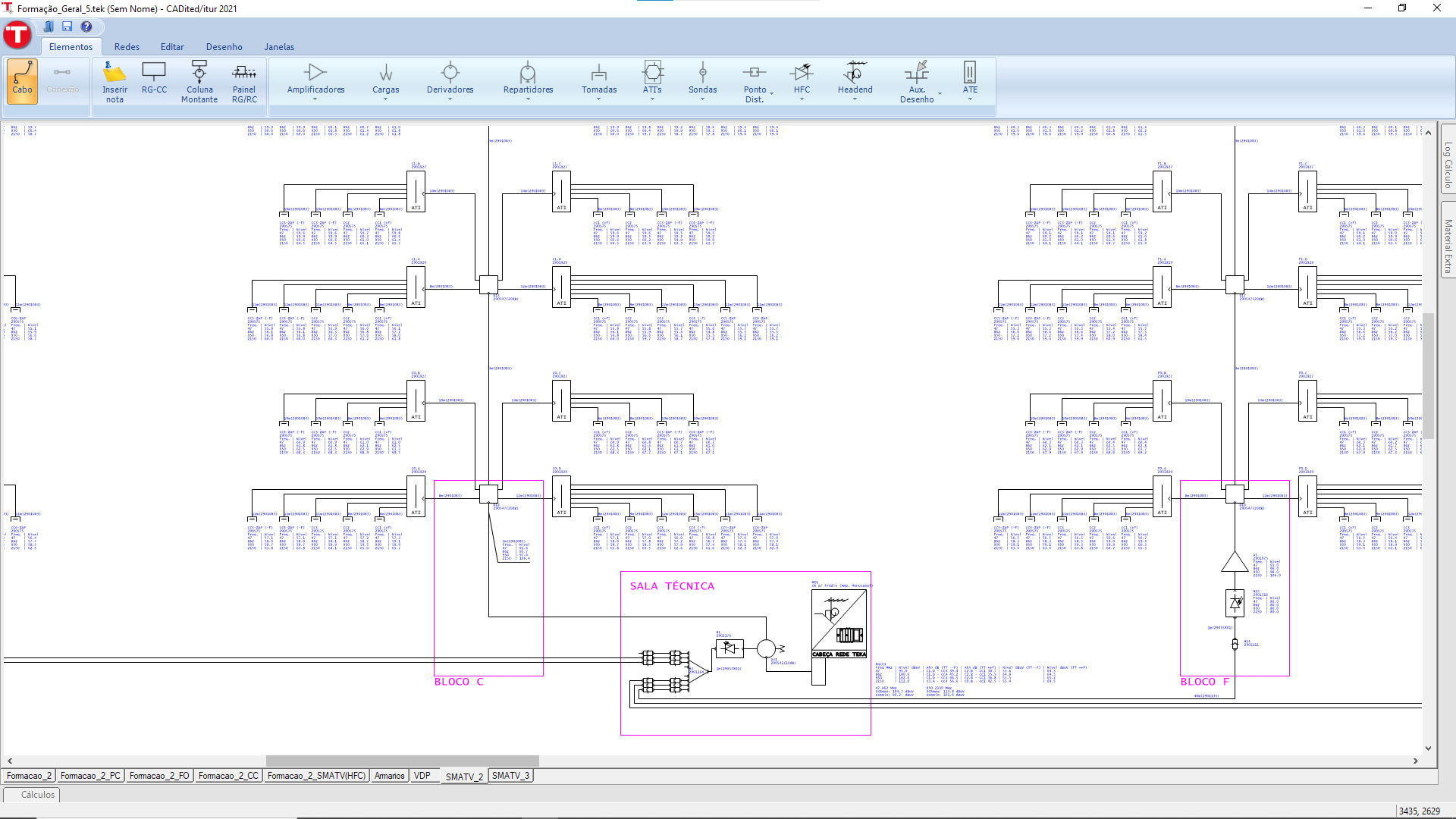

- Redes coaxiais (CC): CATV; SMATV; HFC - Hybrid Fiber Coaxial - (+)

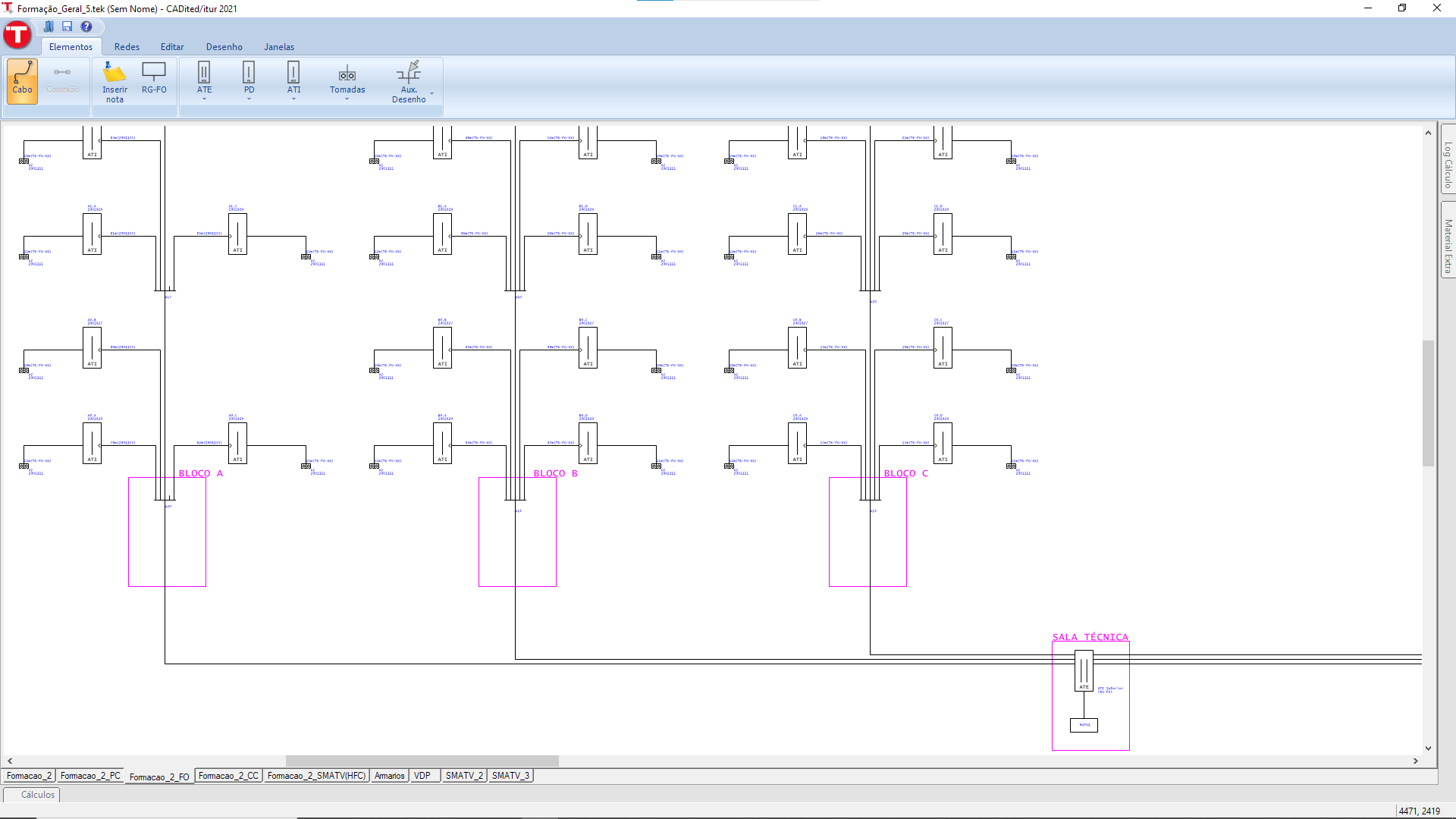

- Fibra ótica (FO) (+)

- Pares de cobre (PC) (+)

  • ASSISTENTE de redes ITED residenciais: geração automática de redes PC, CC e FO (+)
  • Desenho, composição e orçamentação de:

- Bastidores de Telecomunicações; ATI’s; ATE’s; ATU’s (+)

  • Desenho e orçamentação Rede de Vídeo Porteiro (+)



Destinatários

Este Software, de distribuição gratuita, uma cortesia TEKA, destina-se a projetistas, entidades formadoras e a todos aqueles que valorizam a produtividade e a qualidade do trabalho que produzem. Indispensável, portanto, nos mais prestigiados gabinetes de projeto, escolas e centros de formação.

A gratuidade do CADited/itur não dispensa, no entanto, o respetivo licenciamento. Saber mais em Transferir.

  • Atualização de S/W amigável:

- notificação de novas versões de S/W com instalação automática após confirmação de aceitação.

  • Requisitos mínimos:

- Windows 7 ou superior

- Microsoft .NET framework 4.0



Principais caraterísticas

  • Desenho, cálculo e orçamentação de redes de telecomunicações (ITED/ITUR /GPON): coaxial, HFC (Hybrid Fiber Coaxial) - Redes Híbridas (Fibra – Cabo Coaxial), fibra ótica e pares de cobre
  • Seleção de templates de Headends (CR – Cabeças de Rede) pré-elaborados, correspondentes às mais diversas solicitações do mercado, possibilidade de pré-visualização, exportação em formato dwg e geração de listagem de material e orçamentação

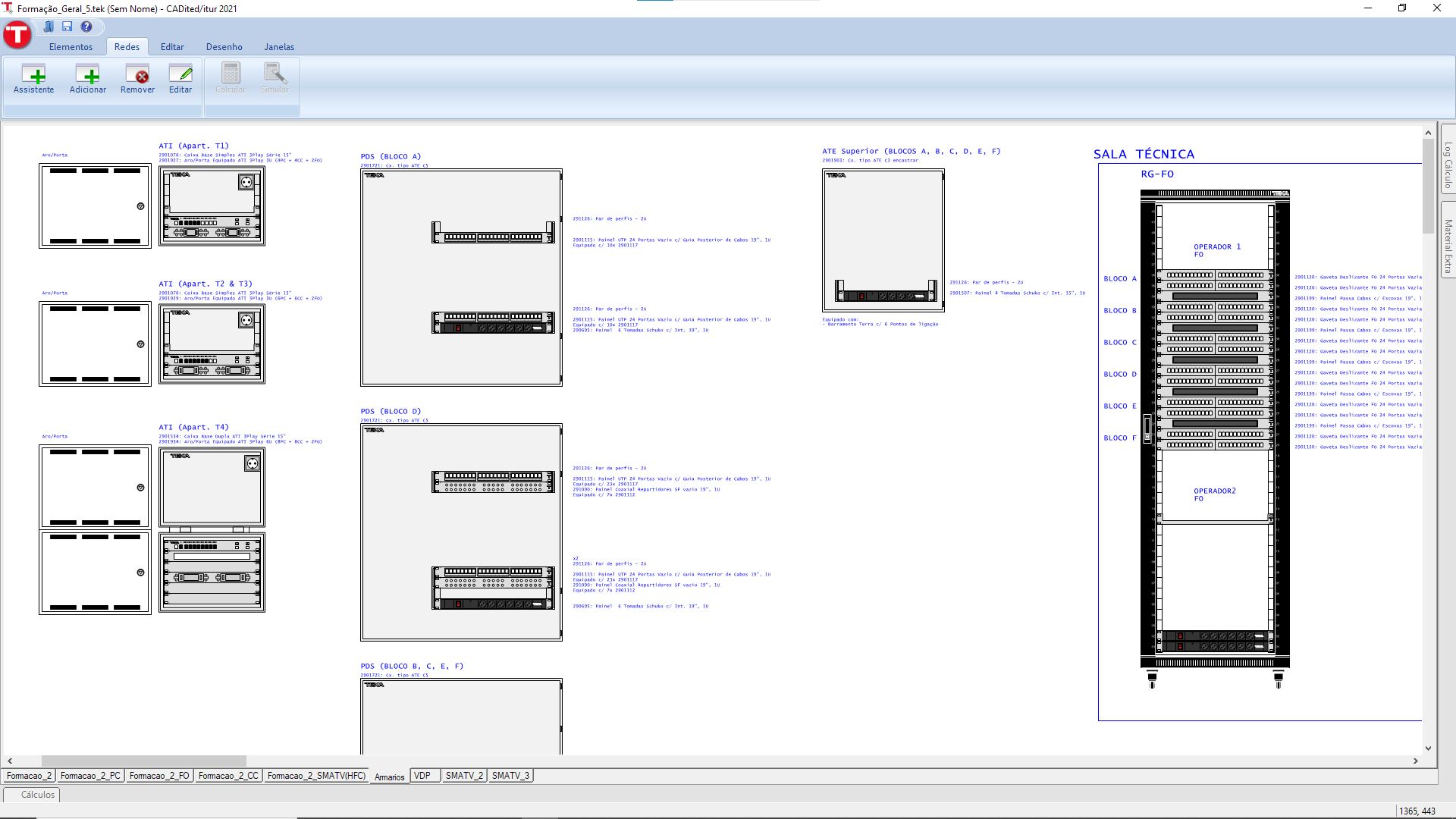

  • Desenho, composição e orçamentação de Bastidores de Telecomunicações, Armários de Telecomunicações Individuais (ATI’s), Armários de Telecomunicações de Edifícios (ATE’s), Armários de Telecomunicações de Urbanizações ATU’s (desenho com alinhamento Snap to Grid para ajustar os U constituintes ao bastidor/ATI/ATE/ATU; legenda automática da composição do bastidor)

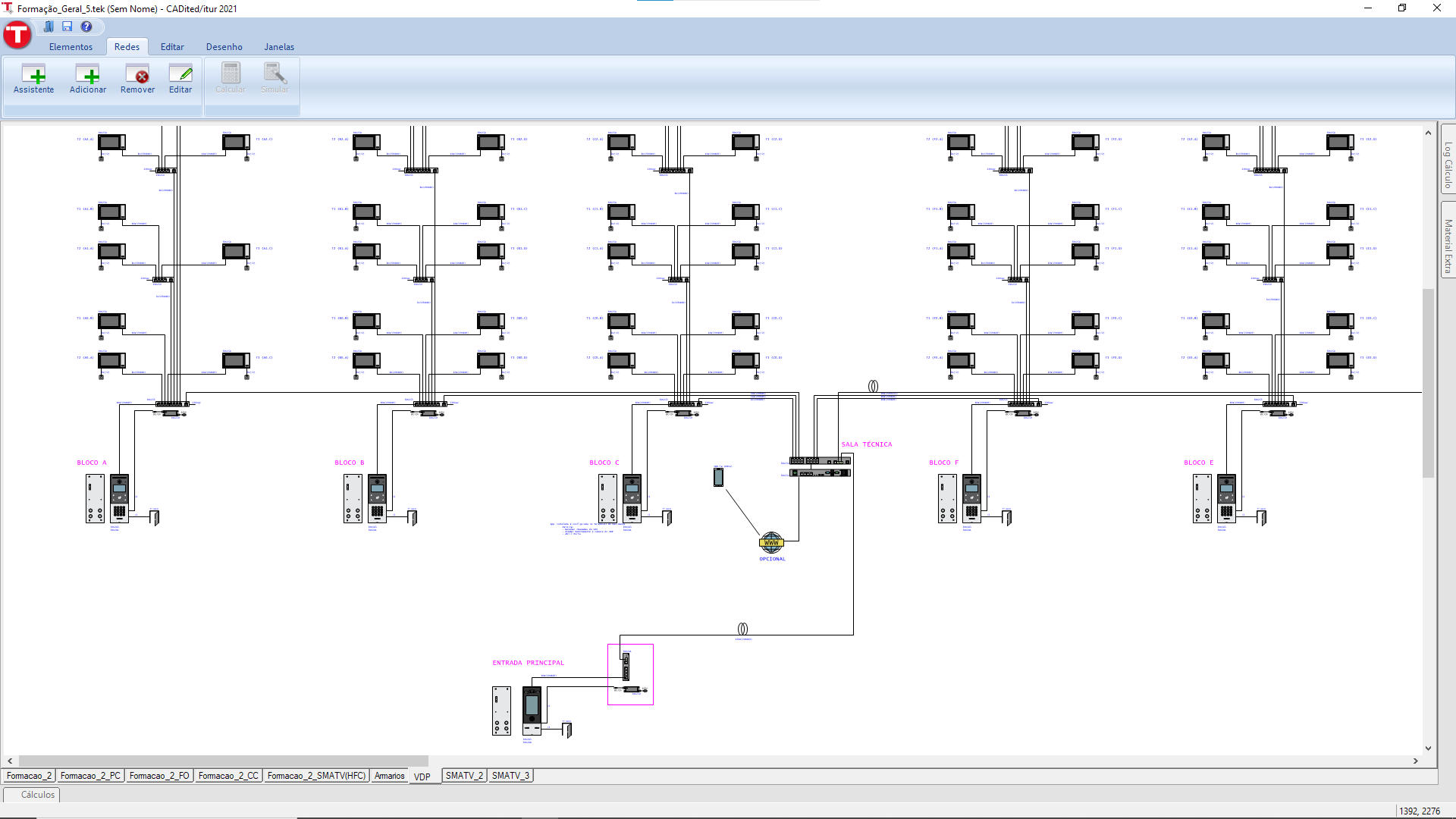

  • Desenho e orçamentação de redes Vídeo Porteiro
  • Em conformidade com as prescrições dos Manuais ITED 4ª/ITUR3ª edições



Funcionalidades

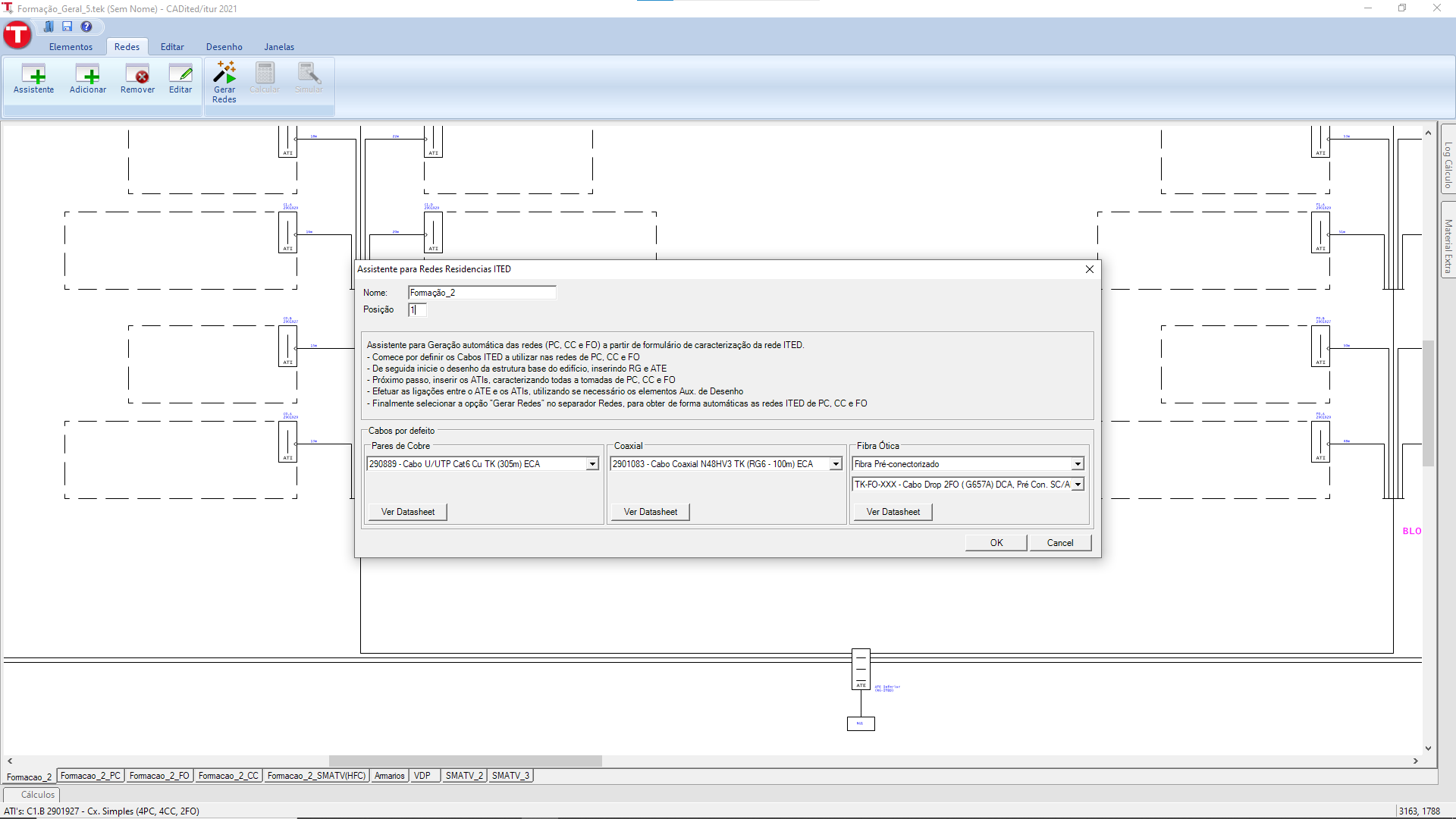

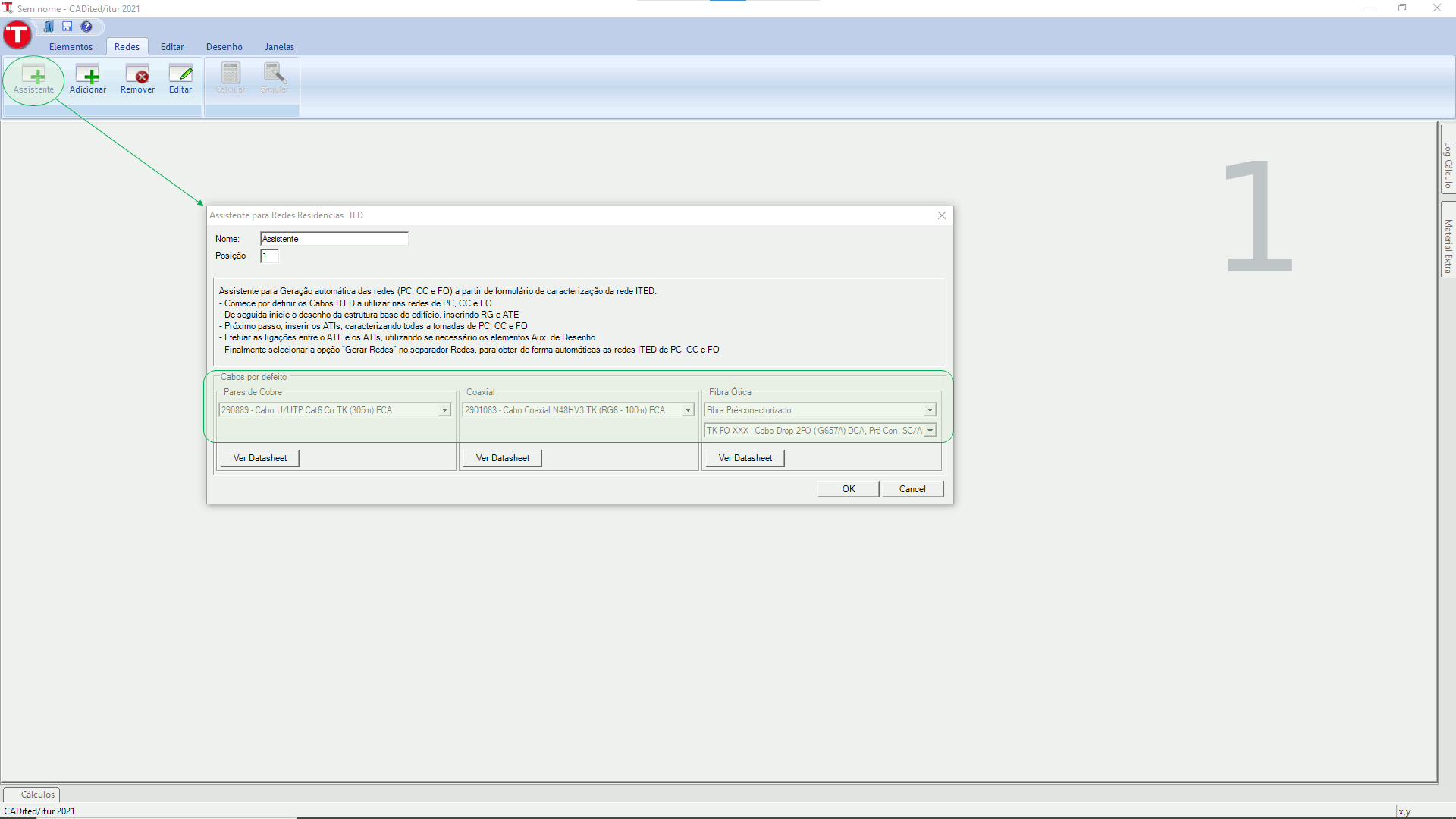

  • ASSISTENTE de redes ITED: formulário de caracterização do edifício possibilitando a geração automática de redes PC, CC e FO; Alocação dinâmica de espaço da área de desenho em função do ATI selecionado, permitindo geração de esquemas organizados e espaço para inserção dos cálculos em projeto; pré definição automática de cabos a utilizar nas redes a gerar (+)

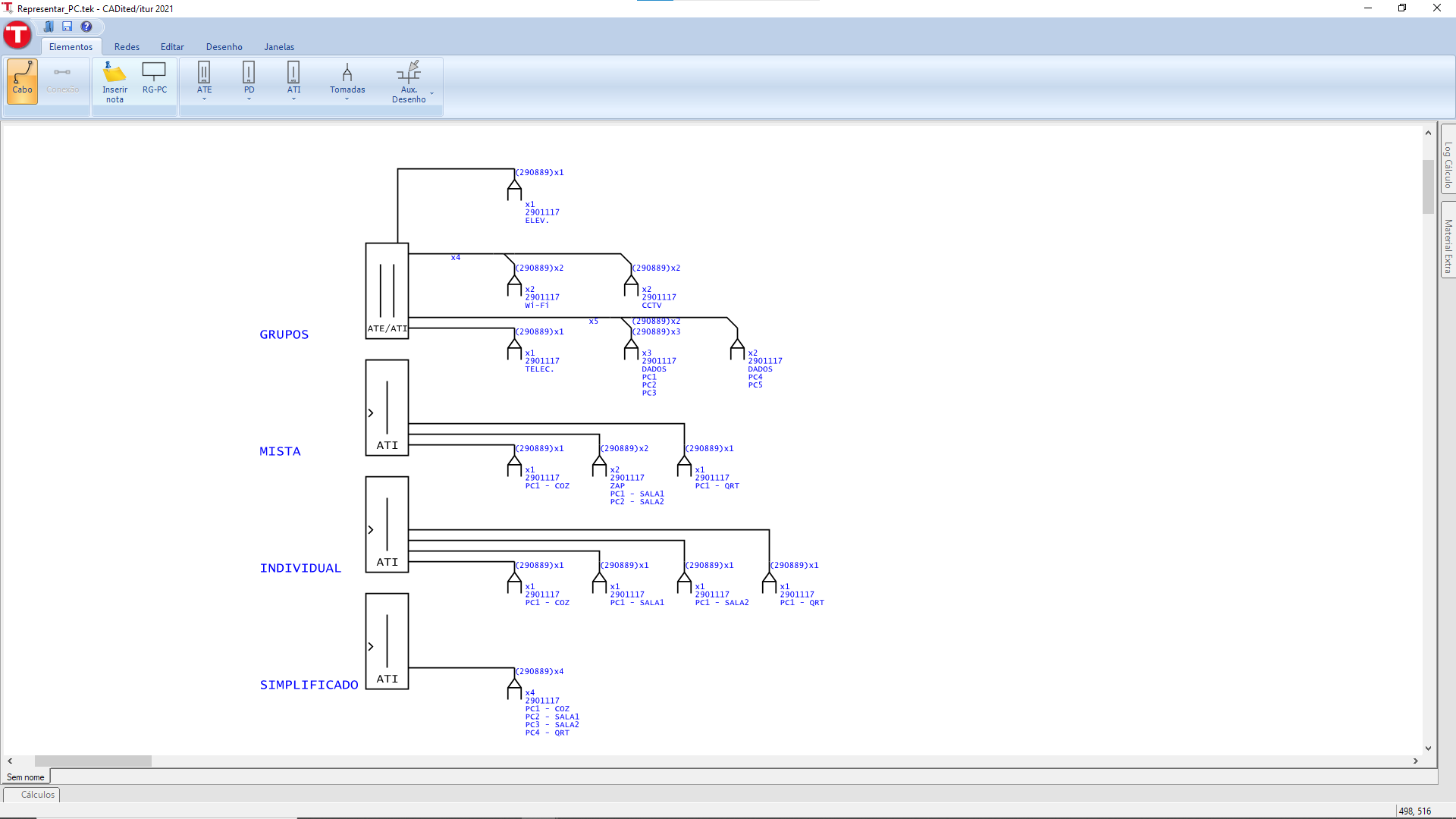

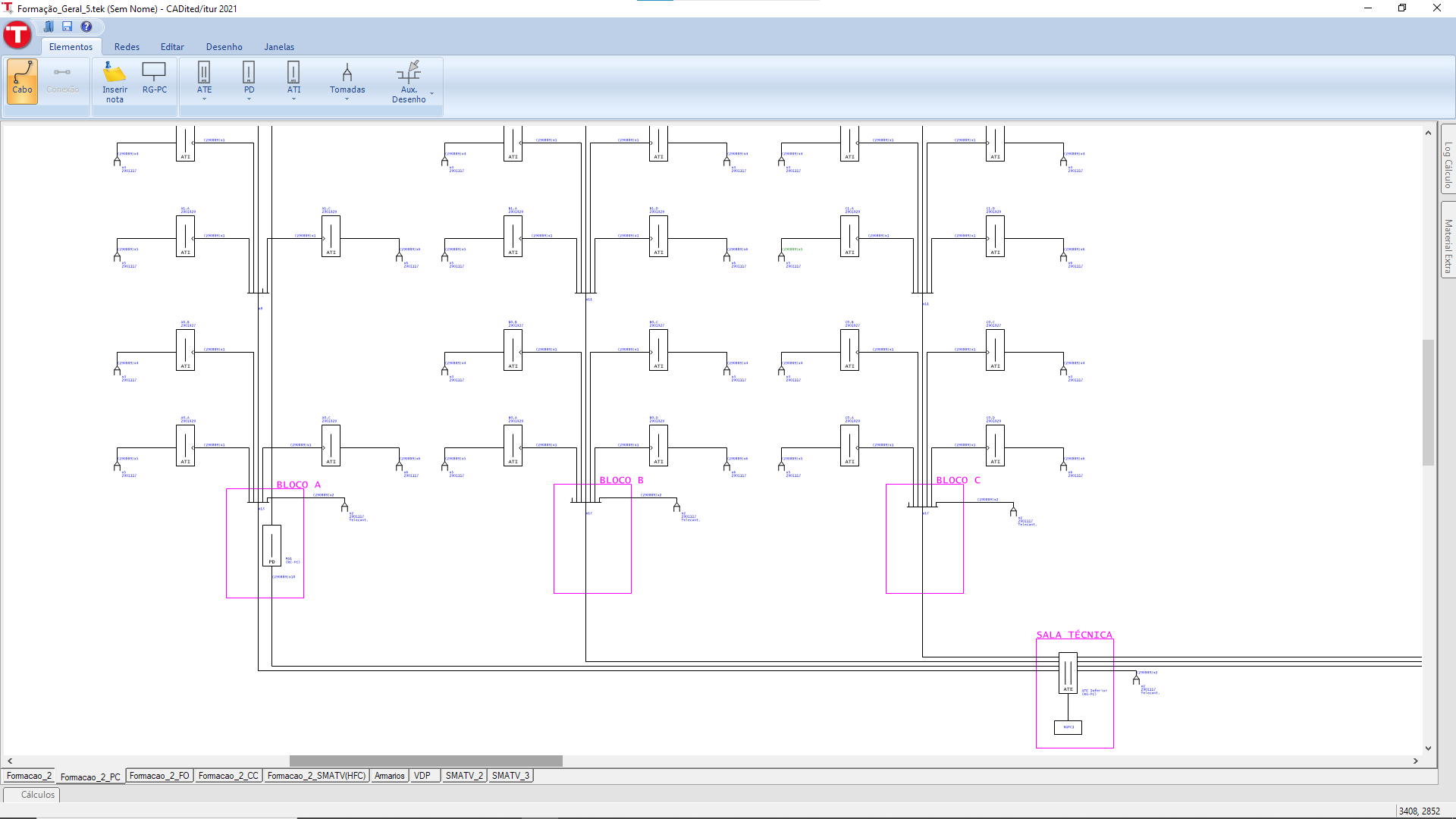

  • Representação de TT’s de Pares de Cobre de acordo com as regras comummente adotadas por projetistas: representação simplificada; individual; por grupos ou mista (+)

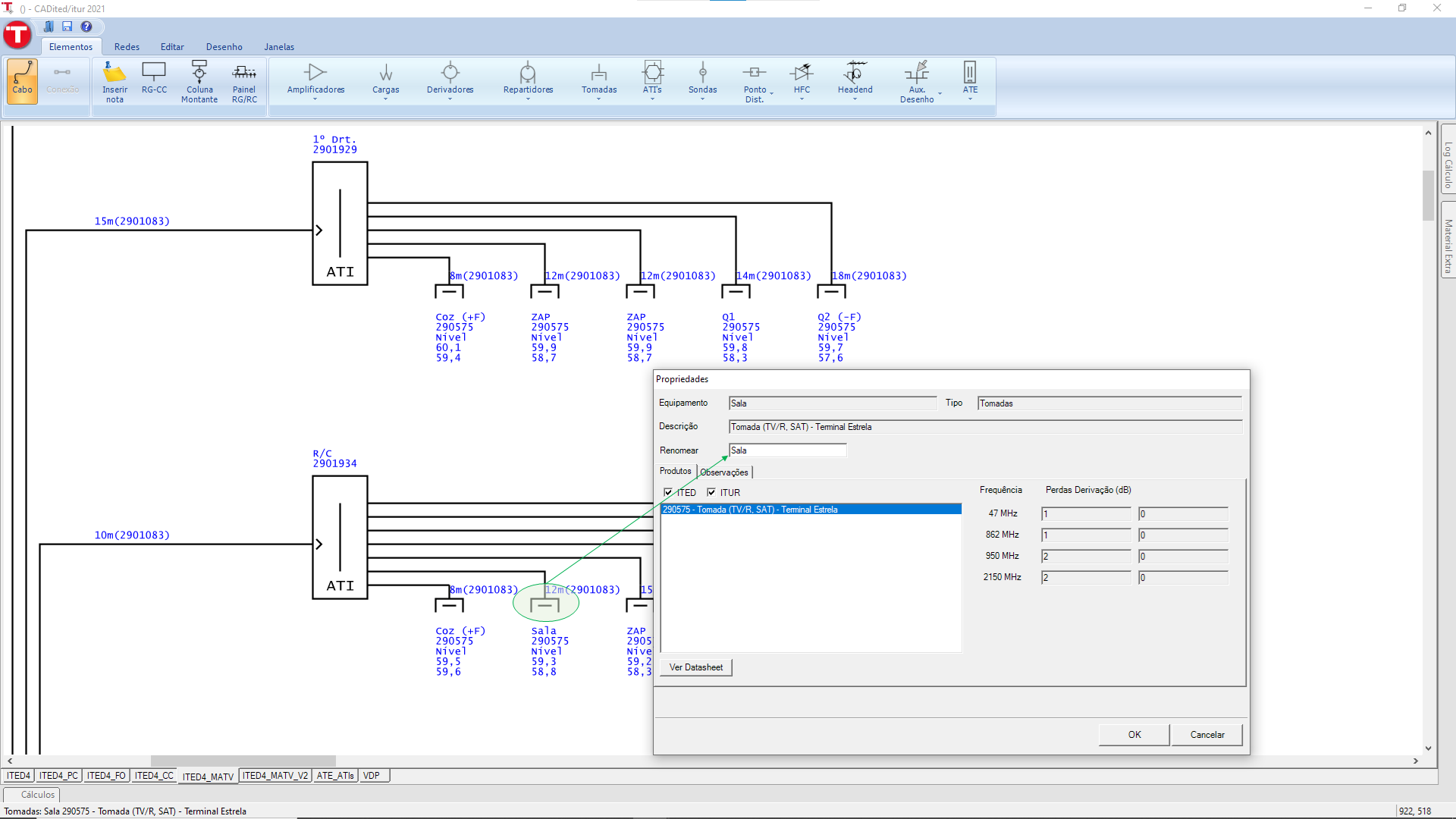

  • Possibilidade de alterar índices/nomes atribuídos automaticamente pelo programa aos elementos (+). Especialmente importante na atribuição de nomes às TT de acordo o método de trabalho do projetista ou em consonância com a divisão onde se inserem, aos ATI’s, indicando por exemplo a fração que representam, ou aos RC (Repartidores de cliente) relacionando-os com o bastidor que representam

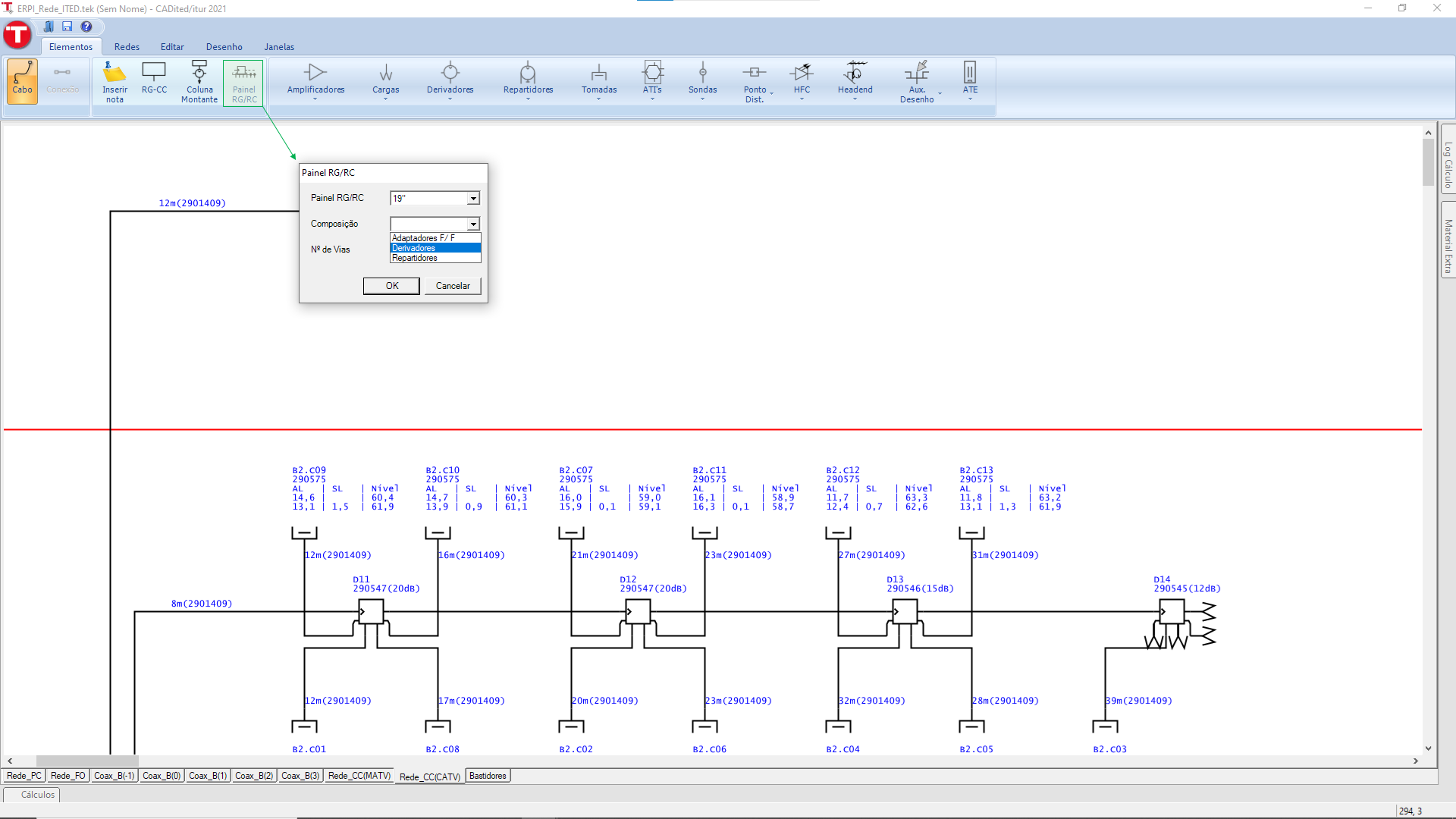

  • Seleção de templates de MultiCC’s pré-elaborados nas versões: Estrela Balanceados (Derivadores); Estrela (Repartidores); RG(Adaptadores) (+)

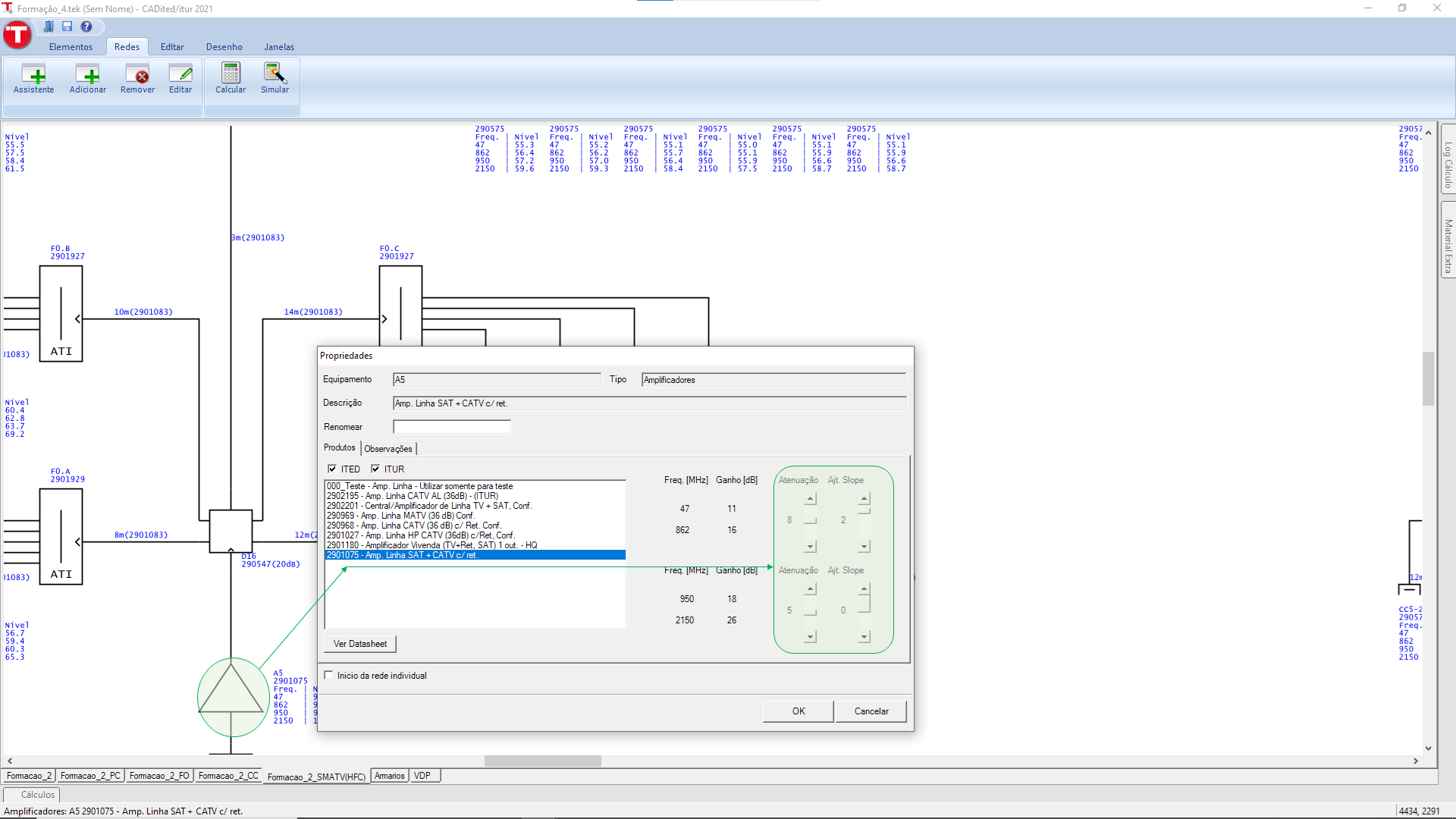

  • Amplificadores com ajuste por barra de scroll dos limites de ganho e equalização em função do modelo selecionado (+), não havendo necessidade de consultar o datasheet (Redes CC)

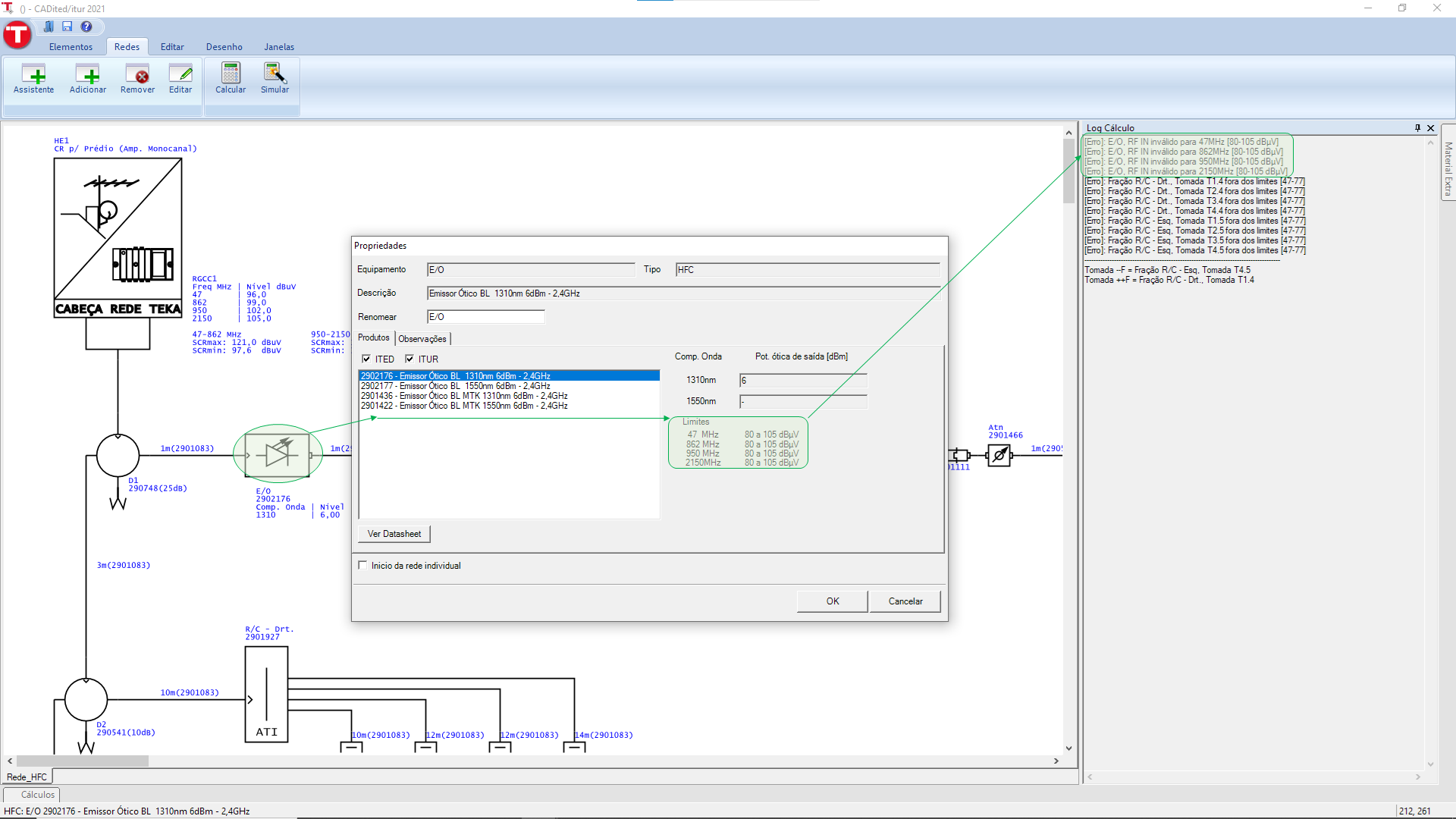

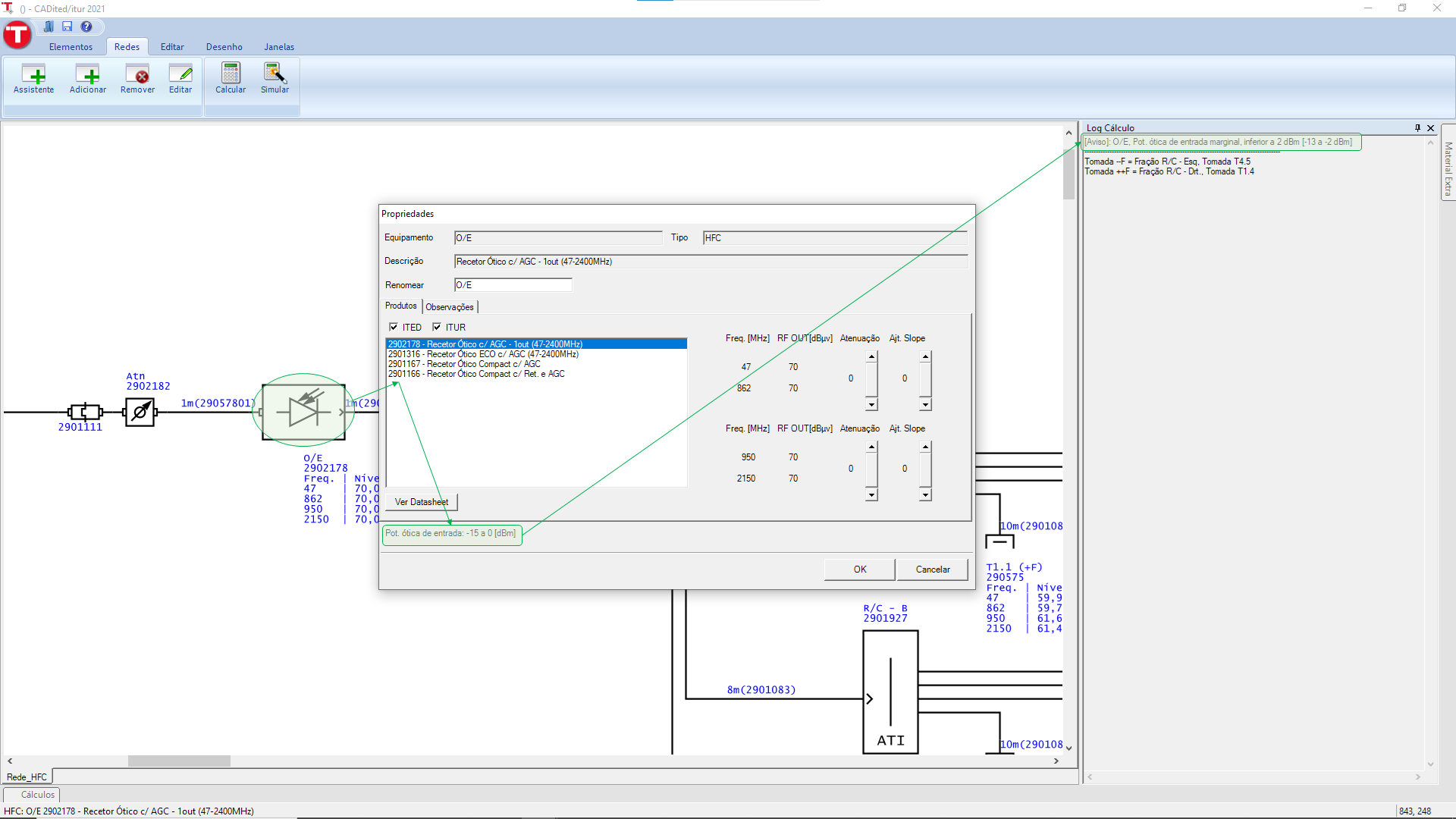

  • Validação do nível RF de acordo com a gama dinâmica de entrada dos emissores óticos (+) e do nível de potência ótica de acordo com a sensibilidade dos recetores óticos (+) (redes HFC)



Cálculos e verificações

  • Cálculo e validação das ligações permanentes CC, FO e PC
  • Cálculo da ligação permanente do link ótico num contexto de cabo préconectorizado ou conectorizado por fusão térmica
  • Simulador automático nas redes residenciais dos cálculos de nível, atenuação, slope e cálculo do SCR (limites do nível de saída da CR – Cabeça e Rede)

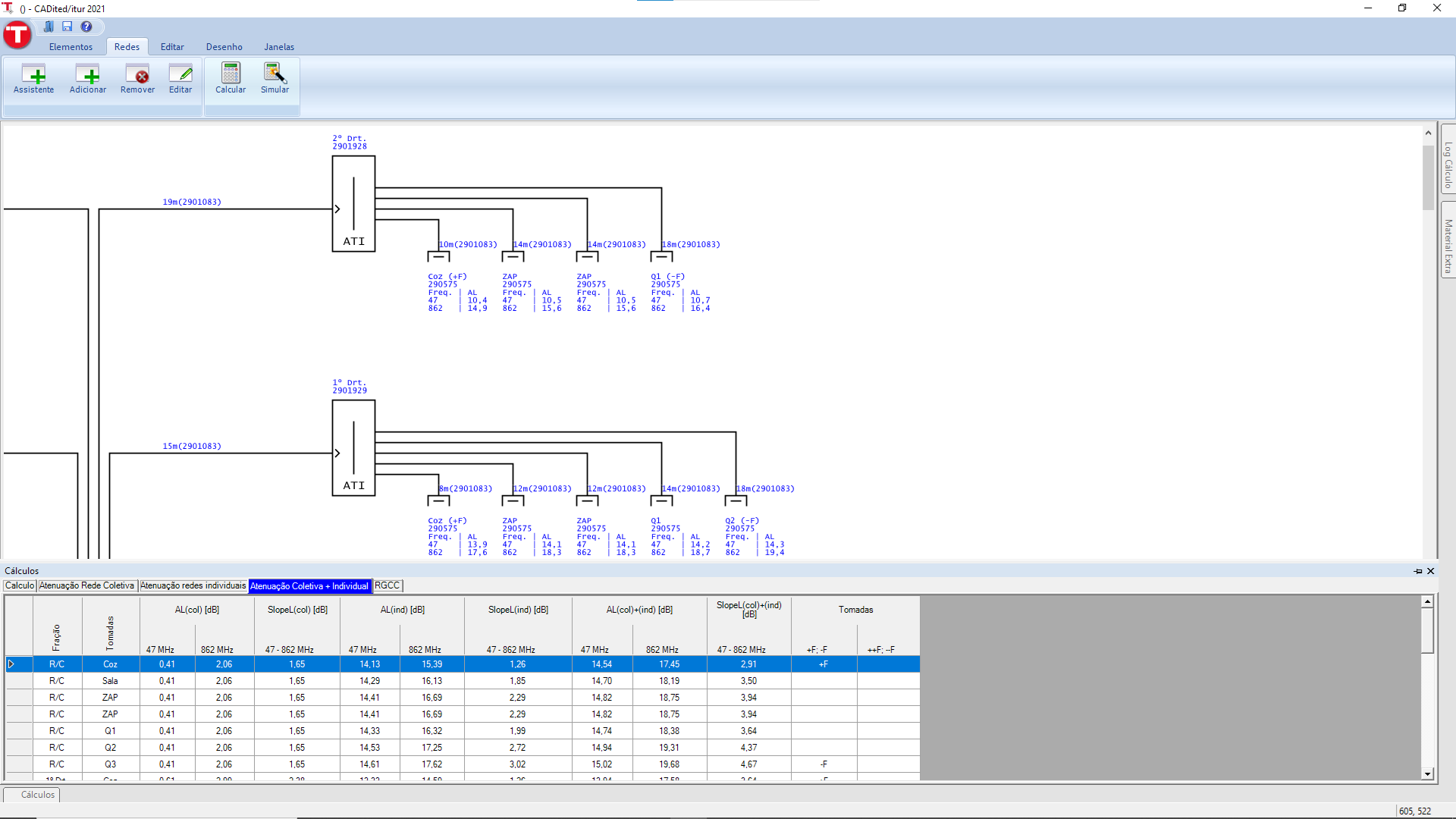

  • Evidenciação dos valores calculados sobre a área de desenho ou em tabelas conforme as especificações do manual ITED 4ª/ITUR3ª edições (+)

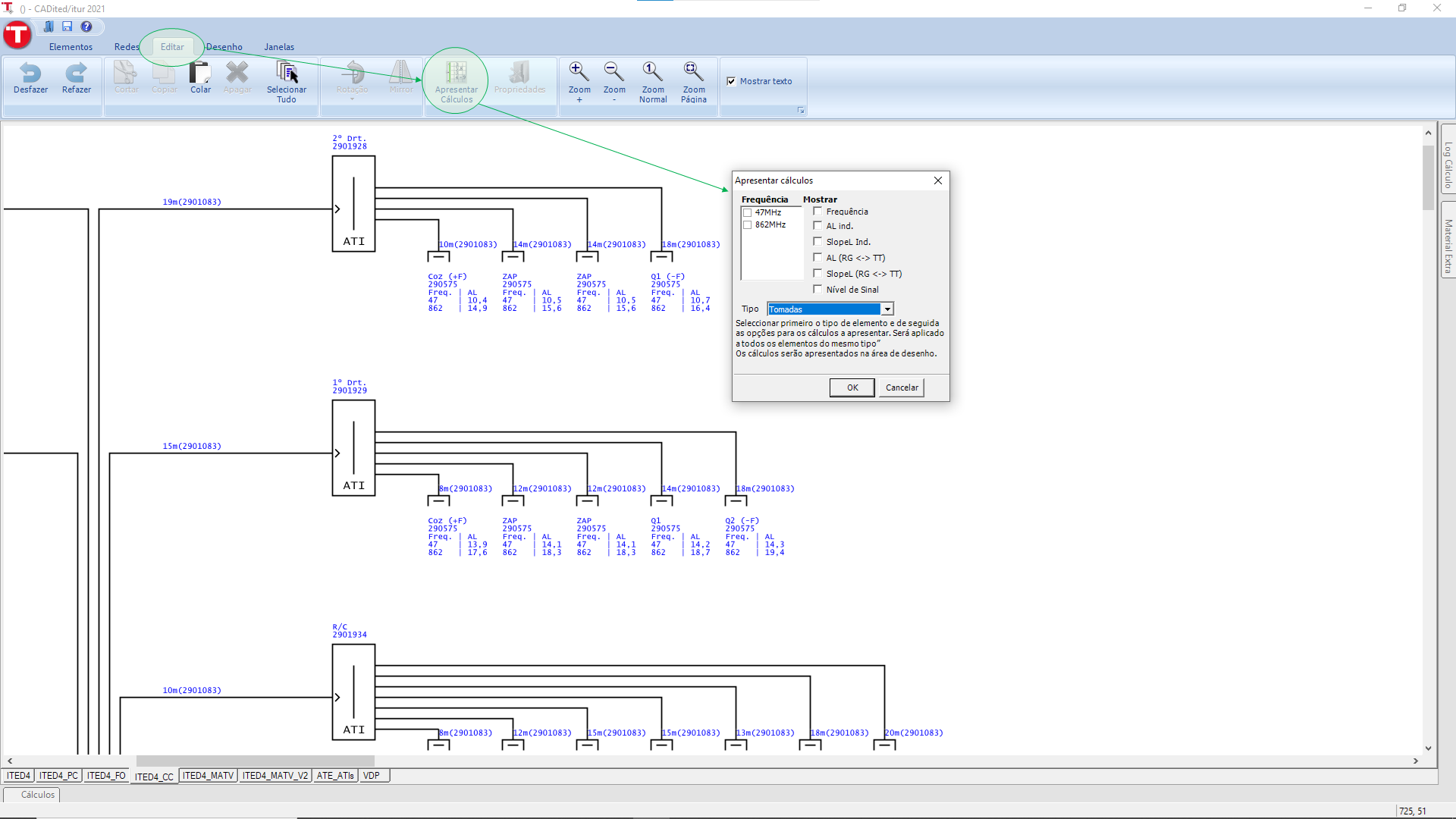

  • Apresentação dos valores calculados em função de elementos selecionados ou de famílias de elementos (+)
  • Geração de alarmes e avisos mediante desvio dos valores prescritos nos manuais ITED 4ª/ITUR3ª edições

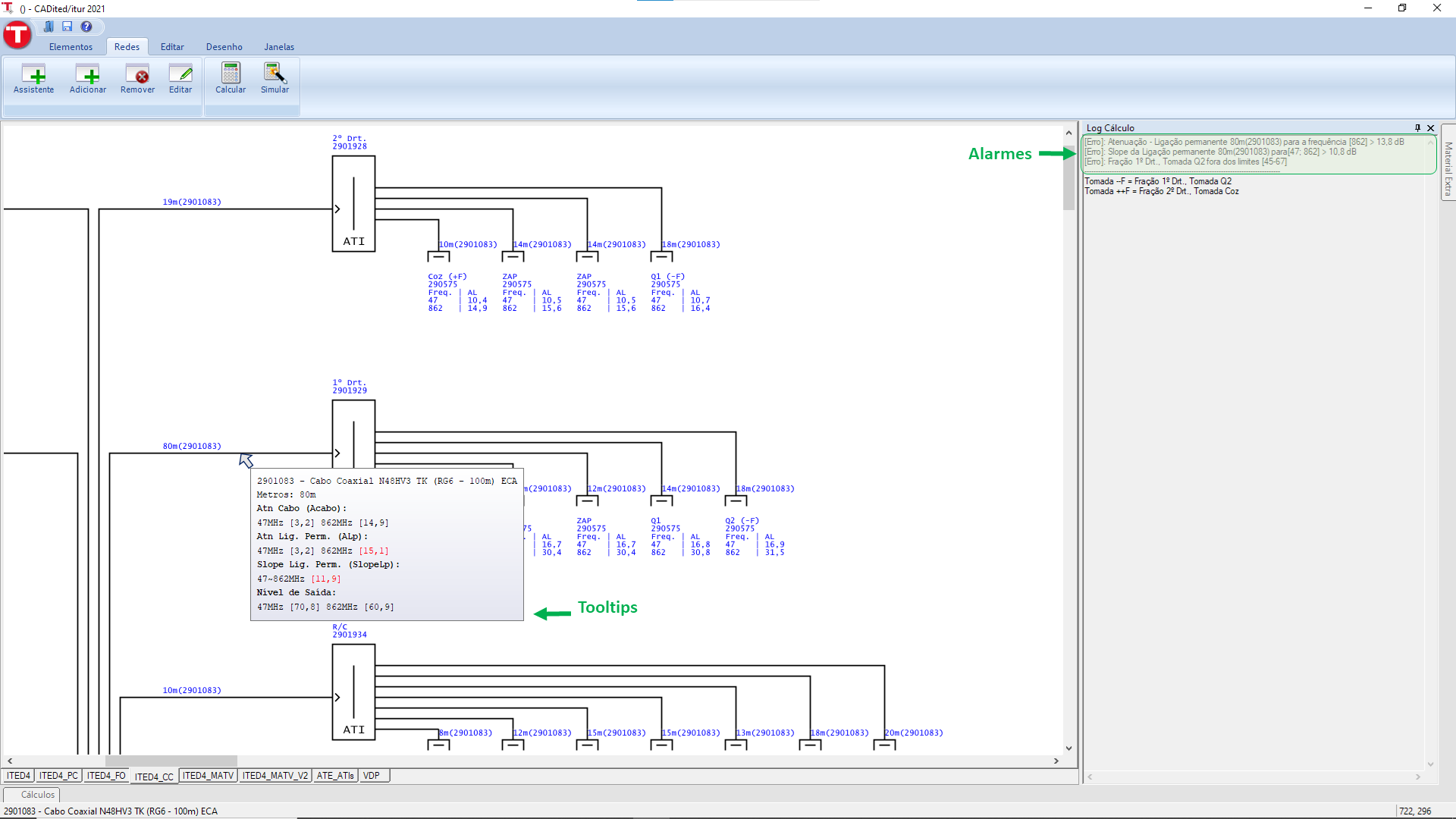

  • Destaque a vermelho, nas “tooltips” – mensagens que surgem quando o cursor é posicionado sobre a ligação permanente - dos valores de Atenuação (ALp) e Slope (Slope Lp) que excedem as prescrições da norma (+)



Exportações

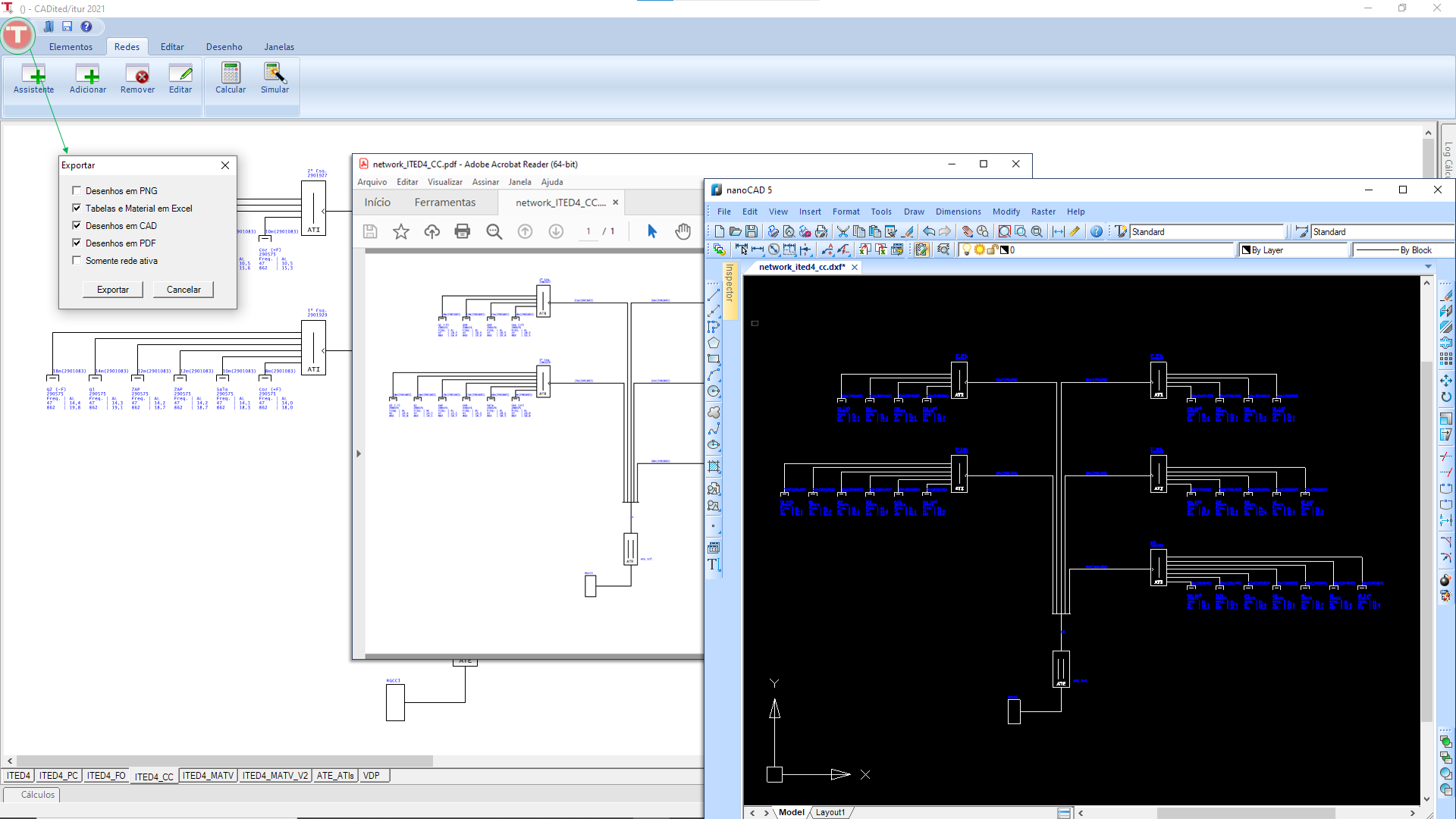

  • Exportação das redes para CAD (DXF/DWG) e PDF (+)

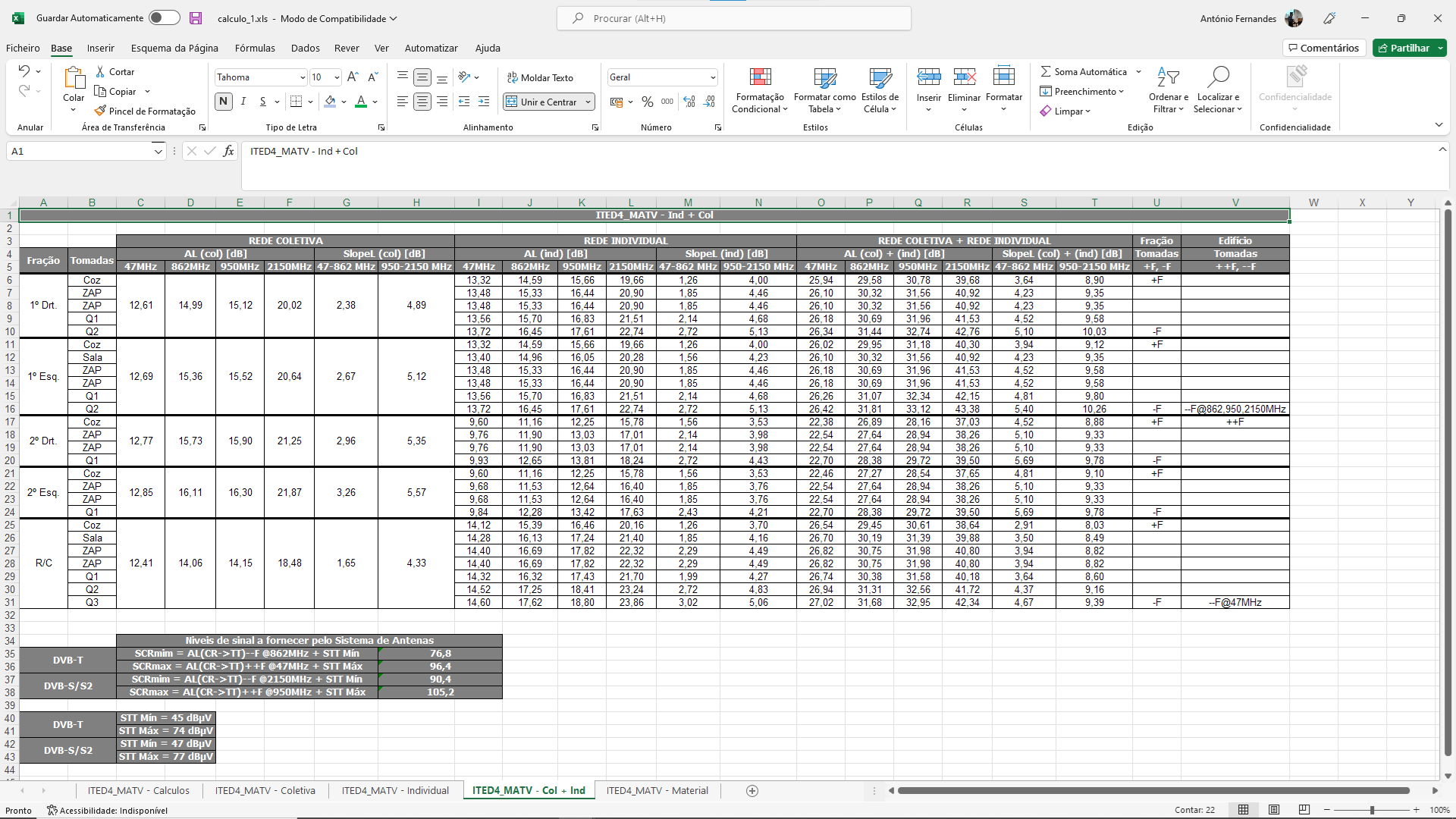

  • Exportação de tabelas de cálculos, listas de material e orçamentação para formato Excel (+)



Transferir

Software destinado ao projecto, cálculo e orçamentação de redes ITED / ITUR, com recurso a uma base de dados completa, de produtos TEKA, cujas especificações cumprem amplamente as prescrições ITED 4ª e ITUR 3ª Edições.

O software CADited/itur é gratuito. No entanto, somente poderão efectuar o download os utilizadores registados no site da Tekaelectronics.
