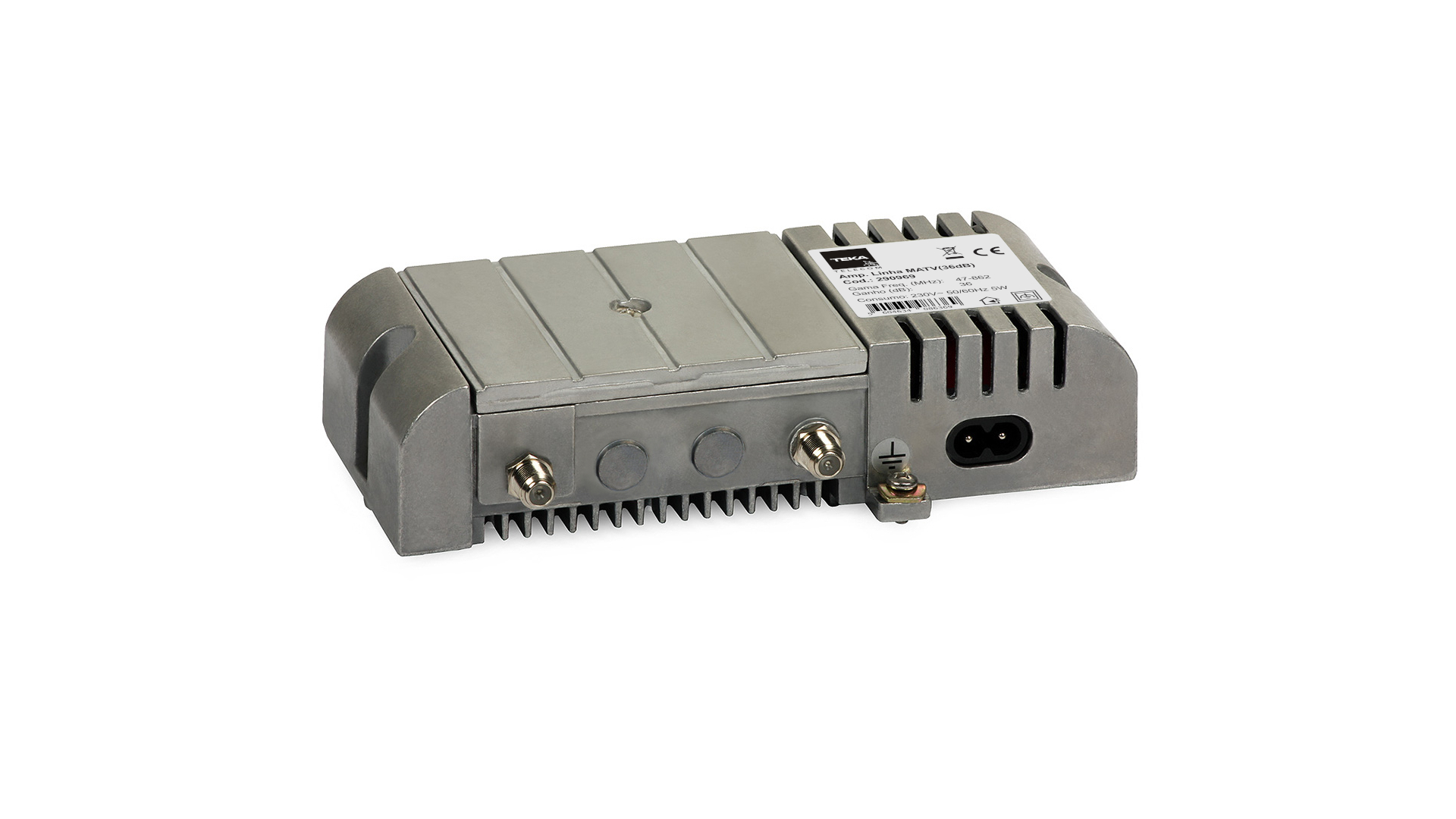

Amplificador de Linha CATV com Retorno

Código:
290968

Amplificador de Linha CATV com Retorno

EAN:
5604634086352
ETIM class:
EC000423

Amplificador de linha para redes de CATV com retorno (5~65MHz) ativo.

• Ajustes de ganho e equalização integrados
• Elevado ganho (36dB)
• Via de retorno ativo/passivo (comutável)
• Ajuste de ganho para via de retorno ativa.
• Alimentação local

Adequado para Intercalar em sistemas coletivos de CATV onde haja necessidade de regenerar os sinais devido a perdas provocadas pelos passivos da rede de distribuição coaxial.

Principais caraterísticas
• Via direta (87~862MHz)
• Elevado Ganho: 36dB
• Ajustes de ganho e equalização/slope integrados
• Via de retorno (5~65MHz)
• Comutação da via de retorno (ativa/passiva)
• Atenuador de entrada comutável para via de retorno ativa
• Alimentação local
• Corpo robusto em zamak com elevada blindagem
• Conetores tipo F (fêmea)

Normas aplicáveis
Diretiva EMC: 2014/30/EU
EN 50083-2:2012 + A1:2015
EN 61000-3-3:201 + A1:2019

Diretiva LDV: 2014/35/EU
EN IEC 62368-1:2020
EN 60728-11:2017 + A11:2018

Diretiva RoHS: 2015/863/EU
EN IEC 63000:2018

Informação logística

Código: 290968 Designação: Amp. CATV (36dB) c/R conf. EAN13: 5604634086352 ETIM: EC000423
Emb. unitária: Cx Cartão Qtd.: 1 Peso bruto [kg]: 0,7 Dimensões [mm]: 203x151x58
Emb. Conjunto: Cx Cartão Qtd.: 20 Peso bruto [kg]: 14,4 Dimensões [mm]: 416x315x308
Especificações Técnicas
VIA DIRETA
Gama de Frequências [MHz]87~862
Ganho Comutável [dB]24 ~ 27 / 32 ~ 36 (c/ pré-correção de slope)
Ajuste de Ganho [dB]18
Ajuste de Equalização [dB]18
Linearidade [dB]± 0,75
Perdas de Retorno(IN e OUT) [dB]>14 @40MHz; -1,5 /oitava, mas não inferior a 10
Máximo Nível de Saída CTB,CSO(EN60728-3) [dBµV]101
Figura de Ruído [dB]7
VIA DE RETORNO
Gama de Frequências [MHz]5~65
Ganho Comutável [dB]21 ~ 24 (c/ pré-correcção de slope / -3 (passivo)
Atenuação Entrada (comutável) [dB]-10 / 0
Ajuste de Ganho [dB]18
Linearidade [dB]±0,75
Perdas de Retorno [dB]>14
Figura de Ruído [dB]6 (retorno ativo)
Máximo Nível de Saída IMD3=60dB (EN60728-3) [dBµV]114 (retorno ativo)
GERAIS
Alimentação/Consumo [V] / [W]230VAC, 50/60 Hz / 7,5
Temp. de Funcionamento [ºC]-20 ~ +50
Dimensões [mm]185x91x47
Peso [Kg]0,5
Ficha Técnica
