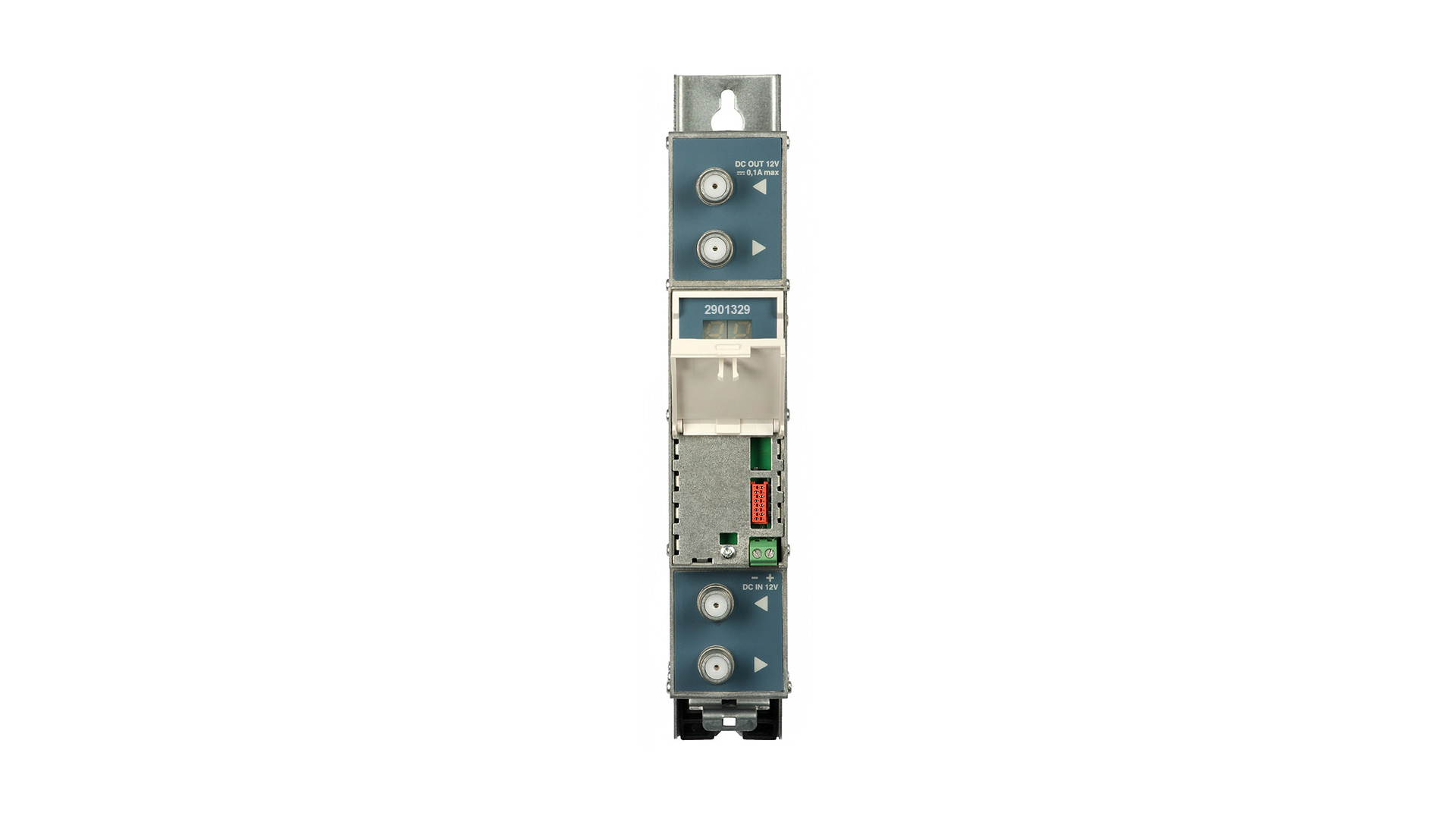

Amp. Monocal MTK Duplo Programável - UHF

Código:
2901329

Amp. Monocal MTK Duplo Programável - UHF

EAN:
5604634091165
ETIM class:
EC000419

Amplificador monocanal duplo programável de elevada seletividade para a banda de UHF.

• Monocal duplo para a Banda UHF (470~862MHz)
• Compatível com canais digitais e analógicos
• Display e programador integrado
• Filtros SAW de elevada seletividade


Amplificador monocanal duplo programável para a banda UHF(470~862MHz), elemento constituinte dos headends modulares da série Teka MTK, uma gama reconhecida pela fiabilidade, robustez e variedade de soluções, composta por Amplificadores RF, Moduladores, Transmoduladores DVB-T, C e S, Streamers IP, Emissores e Repartidores Óticos.
Os filtros SAW de elevada qualidade, permitem seletividades de 40 dB entre canais adjacentes.

Principais características
• Amplificador monocanal duplo programável de elevada seletividade na gama de UHF (470~862MHz)
• Compatível com canais digitais e analógicos
• Interface digital com display e botões de programação na parte frontal
• Filtros SAW de elevada seletividade
• Controlo AGC e ajuste do nível de saída independente por canal
• Alimentação selecionável para pré-amplificador (12V/100mA)
• Montagem em calha DIN ou na parede
• Estrutura robusta em liga de alumínio fundido
• Conetores:
     4x RF – Tipo F fêmea
     Bloco com dois terminas de aperto para entrada DC
     Barramento para distribuição DC

Normas aplicáveis
Diretiva EMC: 2014/30/EU
EN 50083-2:2012+A1:2015

Segurança
EN IEC 62368-1:2020+A11:2020
EN 60728-11:2017+A11:2018

Diretiva RoHS: 2015/863/EU
EN IEC 63000:2018

Informação logística

Código: 2901329 Designação: Amp. Monocanal MTK Duplo Programável - UHF (Analog./Digital) EAN13: 5604634091165 Classe ETIM: EC000419
Emb. unitária: Cx. cartão Qtd.: 1 Peso bruto [kg]:0,9 Dimensão [cm]: 25,6x14,5x4,9
Especificações Técnicas
Nº de secções 2
Gama de sintonia dos canais [MHz] 470 ~ 862
ENTRADA RF
Conetores RF (IN/Loop-Through) Tipo F Fêmea
Standard de TV (pr)Analógico (G, K, I, NZ); Digital DVB-T (Ch21 ~ Ch69)
Largura de banda do canal [MHz]8
Nível [dBµV]/Impedância [Ω]50 ~ 80 / 75
Gama de frq. RF loop-through [MHz]47 ~ 862
Ganho loop-through [dB]0 ± 1,5
Perdas de retorno [dB]>10
SAÍDA RF
Nível de saída [dBµV]/Impedância [Ω]85 / 75
MER do sinal DVB-T≥ 36dB (MER de 38dB na entrada)
Gama de freq. da mistura RF [MHz]47 ~ 2150
Passagem de DC [A]0,3
Perdas por mistura Terr/SAT [dB] 1,5 / 2,5
Ajuste do nível de saída (pr) [dB]0 ÷ - 10 em passos de 1
Perdas de retorno [dB]≥10
Figura de Ruído [dB]7
Seletividade (típica) [dB] 40, ±1,25MHz (ch. analog. ) & ±2MHz (ch. dig.) do extremo do canal de 8MHz
Offset (Sintonia fina) [MHz]±1 em passos de 0,25
Espúrios [dBc]≤ -60
GERAIS
Alimentação para pré-amplificador (pr) [VDC]12 / 0,1A (máx.)
Consumo [VDC / A ]12 / 0,45 (sem carga externa)
Gama de temperatura [ᵒC] 0 ~ 50 (Operação)
Dimensões (LxPxA) [mm]36x107,5x198
Peso [kg]0,7
(pr) programável
