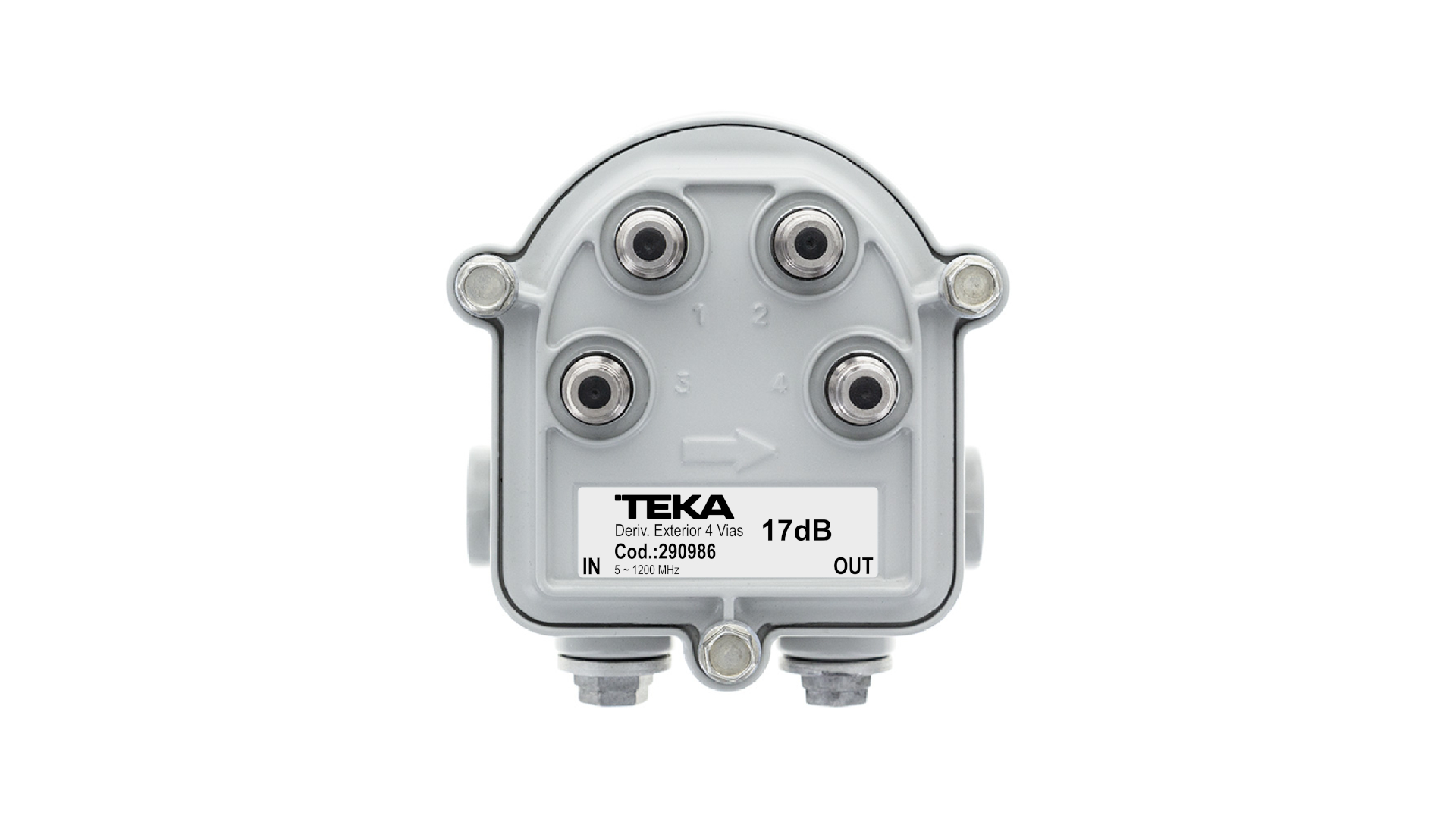

Derivador de Exterior CATV, 4 Vias - 17dB

Código:
290986

Derivador de Exterior CATV, 4 Vias - 17dB

EAN:
5604634086536
ETIM class:
EC000421

Derivador de 4 vias - 17dB, adequado para distribuição de sinais em redes coaxiais exteriores de CATV (ITUR)

• Derivador de 4 Vias para redes coaxiais CATV (ITUR)
• Perdas de derivação (típicas): 17 dB
• Conectica 5/8 fêmea na entrada e na passagem
• Conectica F fêmea na derivação
• Grau de impermeabilização IP68
• Passagem de corrente (IN-OUT): 12A

Derivador exterior de 4 vias - 17dB, com proteção contra picos de tensão em todas as portas, excelente desempenho RF e modulação HUM.
Com tecnologia de proteção do fenómeno CPD (Common Path Distortion), conhecido por produzir interferência nos sinais da rede, devido à corrosão eletrolítica ou oxidação de metais diferentes quando em contato próximo.
O derivador possui portas 5/8” - 24 NEF fêmea para conexão dos cabos de entrada e saída e F fêmea para os cabos drop de derivação.
Testado sob condições ambientais extremas, projetado para operar junto a ambientes salinos, autoestradas de elevado tráfego e em condições ambientais de elevada temperatura.

• Derivador de 4 Vias para redes coaxiais exteriores de CATV (ITUR)
• Perdas de derivação (típicas): 17 dB
• Conectica 5/8 fêmea na entrada e na passagem
• Conectica F fêmea na derivação
• Grau de impermeabilização: IP68
• Alojamento em caixa de alumínio com revestimento anticorrosivo
• Elevada blindagem (selado com malha metálica)
• Passagem de corrente (IN-OUT): 12A
• Projetado para condições ambientais extremas

Normas aplicáveis
Diretiva EMC: 2014/30/EU
EN 50083-2:2012

Diretiva RoHS: 2011/65/EU
EN IEC 63000:2018

Informação logística

Código: 290986Designação: Deriv. Exterior CATV 4 vias - 17dB.EAN13: 5604634086536Classe ETIM: EC000421
Embalagem: -Qtd: 1Peso bruto [kg]: 0,280Dimensão[mm]: 100x100x70
Especificações Técnicas
Nº de vias4
Gama de Frequência [MHz]10 ~ 1218
Impedância [Ω]75
Perdas de Inserção (IN-OUT) [dB]
10 MHz1,5
50 MHz1,5
100 MHz1,6
450 MHz2,0
550 MHz2,2
750 MHz2,2
870 MHz2,4
1000 MHz2,7
1218 MHz3,0
Perdas de Derivação TAP [dB]
10 ~ 1006 MHz17
1006 ~ 1218 MHz17,25
Perdas de Retorno (IN & OUT) [dB]
10~1006 MHz15
1006~1218 MHz14
Isolamento (TAP-OUT) [dB]
10~85 MHz24
85-1006 MHz19
1006-1218 MHz18
Isolamento (TAP-TAP) [dB]
10~85 MHz24
85-1006 MHz19
1006-1218 MHz18
Eficiência da Blindagem [dB] (1)
10 ~1218 MHz110 (SCTE-TP403)
Modulação Hum [dB]
10~750 MHz 65 min (10A – 60/90VAC)
751~1218 MHz60 min (10A – 60/90VAC)
Passagem de Corrente (IN-OUT) [A}12 máx (30V – 90V @50 Hz)
Dispositivo de proteção contra Picos de Tensão [KV]2 (1,2/50μs, EN 50083-2])
Propriedades Mecânicas
Material da envolventeAlumínio ADC 12 (lacado a epoxy polyester - pantone 421C)
Conectores
Portas IN e OUT5/8” - 24 NEF fêmea
Portas TAPF fêmea (em latão niquelado (Ni) e estanhado (Sn))
Temperatura de Operação- 40°C ~ +60°C
Dimensões [mm]100x100x70
Peso [g]280
