OLT 8PON TK (Optical Line Terminal)

Código:
2902270

OLT 8PON TK (Optical Line Terminal)

EAN:
5604634108467

Equipamento que permite distribuir serviços Quad Play (Internet, TV, Telefone, Wi-Fi) por fibra ótica utilizando o protocolo GPON. Especialmente desenvolvido para cenários FTTx de baixa densidade para o âmbito residencial, serviços, condomínios ou hospitalidade.

• Em conformidade com standard ITU-T G.984.x
• Portas GPON: 8 (Classe B+ ou C+)
• Portas Uplink: 4x Combo GbE/SFP + 2x 10GbE (SFP+)
• Taxa de transmissão p/ porta GPON: 2,5Gbps (downstream) / 1,24 Gbps (upstream)
• Permite servir 512 clientes (c/ splitagem de 1:64)
• Configuração amigável mediante interface WEB ou aplicação EMS
• Gestão e monitorização remota

    Equipamento que permite distribuir serviços por fibra ótica utilizando o protocolo GPON (ITU-T G.984.x).
    Possibilita gerir e adaptar os serviços aos perfis dos clientes, permitindo a distribuição e comercialização de sinais Quad Play (Internet, TV, Telefone, Wi-Fi).
    Especialmente desenvolvido para cenários FTTx de baixa densidade para o âmbito residencial, serviços, condomínios ou hospitalidade.

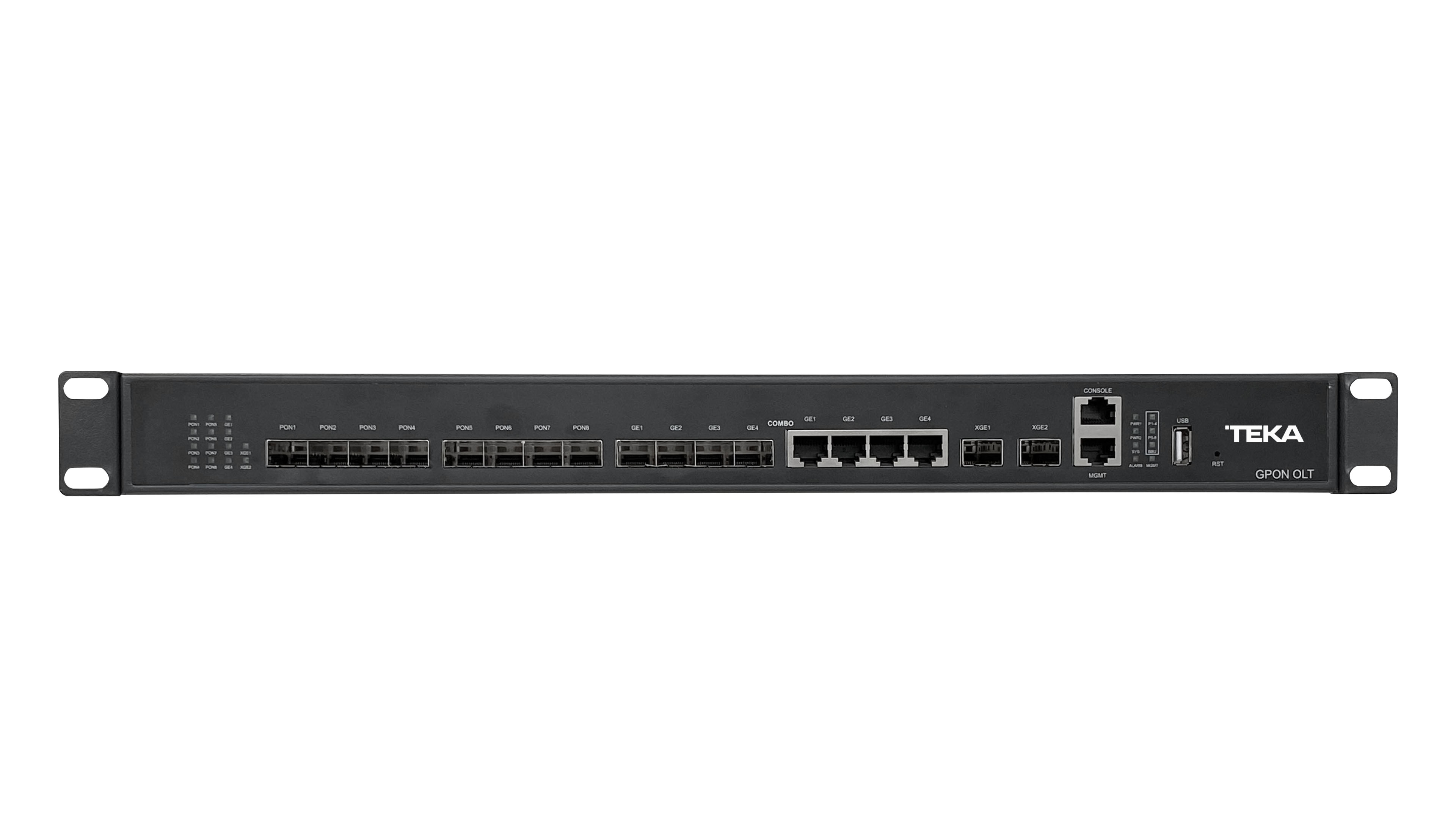

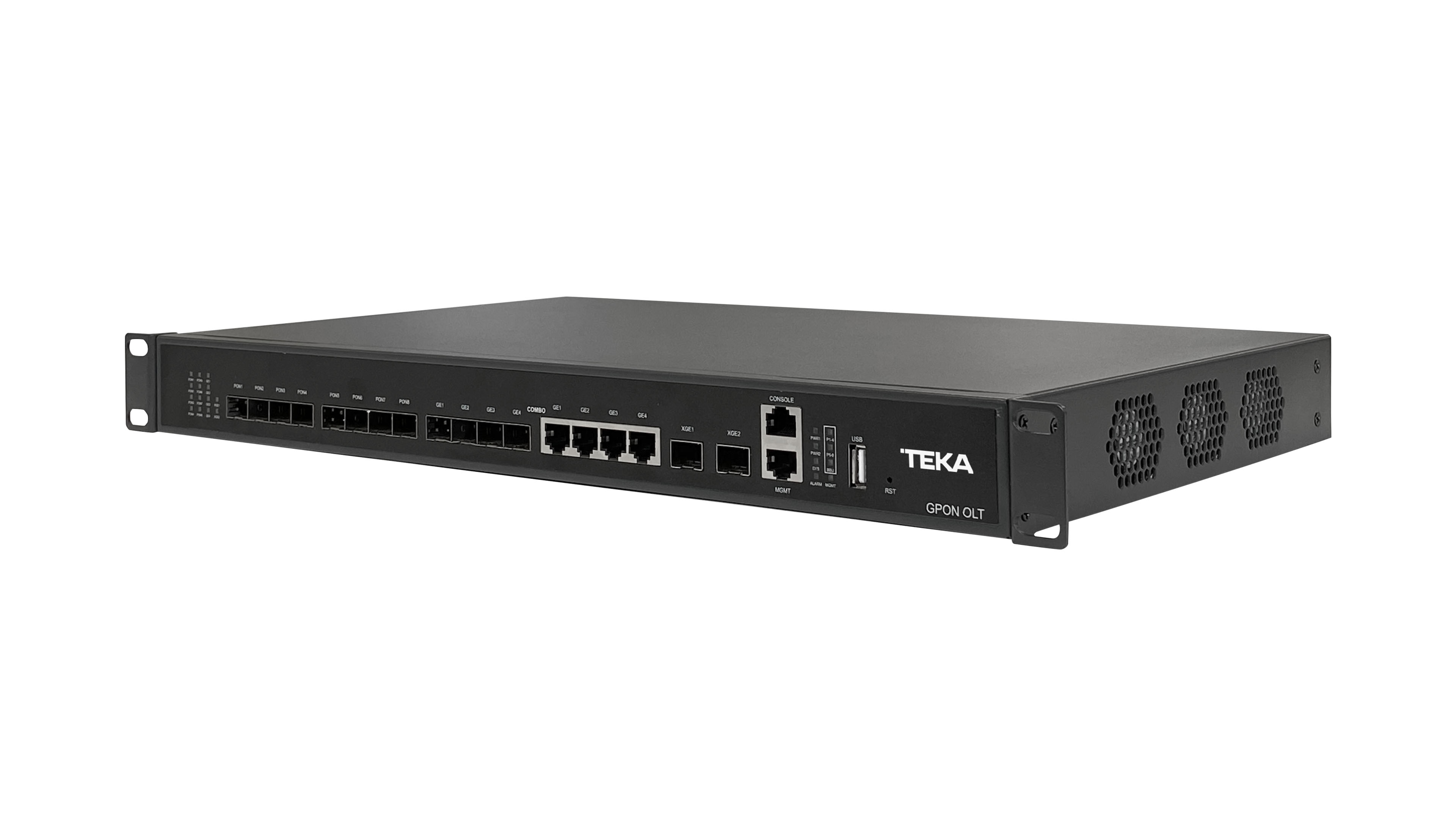

    O OLT 8PON é uma unidade compacta de 19”, 1U com capacidade para servir um total de 512 clientes assumindo uma razão de splitagem de 1:64 (razão de splitagem máx. de 1:128), com velocidades totais de 2,5Gbps/1,24Gbps downstream/upstream em cada porta GPON.
    Aos benefícios económicos relativos aos investimentos da implementação das redes GPON, redes “future-proof” de elevado desempenho e fiabilidade, adicionam-se baixos custos de exploração, tais como, menores consumos de energia, menor complexidade dos espaços técnicos e das exigências operacionais e de manutenção.

    Principais características
    • Portas GPON: 8 (Classe B+ ou C+ para maiores distâncias)
    • Permite servir 512 clientes (c/ splitagem de 1:64)
    • Taxa de transmissão total de 2,5Gbps / 1,24 Gbps em downstream/upstream por porta GPON
    • Portas Uplink: 4 portas Combo (10/100 / 1000Base-T / SFP) + 2 portas 10GbE (SFP+)
    • Portas de Gestão: 1 porta 100/1000Base-Tx + 1 porta consola RJ45
    • Porta USB: 1 porta USB 2.0
    • Configuração amigável mediante interface WEB ou aplicação EMS
    • Sistemas de gestão e monitorização suportados: CLI, WEB, SNMP, TELNET, SSH e protocolos OMCI ou OAM. Através do OMCI ou OAM é possível estabelecer um canal para gestão de parâmetros, incluindo funções do ONT, T-CONT, QoS, solicitação de configurações, estatísticas de performance, relatórios automáticos de eventos do sistema, configurações do ONT via OLT, diagnóstico de falhas e gestão de performance e segurança.
    • Em conformidade com standard ITU-T G.984.x
    • Garantia de Qualidade de Serviço (QoS). A alocação de largura de banda dinâmica (DBA), suporta diferentes requisitos QoS de distintos fluxos de serviço relativos a latência, jitter e taxa de perda de pacotes.
    • Equipado com um poderoso switch layer 2 (full wire spead switching), suportando funções de TRUNK, VLAN, LACP, limite de taxa de transmissão, isolamento entre portas, tecnologia queue, controlo de fluxo, ACL e outras, garantindo tecnicamente o desenvolvimento de multisserviços integrados.
    • Gama lógica (Alcance) 60 Km
    • Distância diferencial máxima 20 km
    • Fonte de Alimentação redundante (opcional)

    Normas aplicáveis
    Diretiva LVD: 2014/35/EU
    EN 62368-1:2014+A11:2017

    Diretiva EMC: 2014/30/EU
    EN 55032: 2015
    EN 61000-3-2: 2014
    EN 61000-3-3: 2013
    EN 55035: 2017

    Diretiva RoHS: 2011/65/EU
    EN IEC 63000:2018

    Informação logística

    Código: 2902270 Designação: OLT 16PON TK EAN13: 5604634108467 Classe ETIM:
    Emb. unitária: Cx. cartão Qtd.: 1 Peso bruto [kg]: 5,0 Dimensão [cm]: 52,0x42,0x8,0
    Especificações Técnicas
    INTERFACES
    Portas GPON8x SFP PON (Classe B+ ou C+ para maiores distâncias)
    Portas Uplink4x Combo GbE/SFP + 2x 10GbE (SFP+)
    Portas de Gestão1x 100/1000Base-Tx + 1x Consola RJ45
    Porta USB1x USB 2.0
    GPON
    Taxa de transmissão [Gbps]2,488 - Downstream (OLT->ONT) ; 1,244 - Upstream (ONT->OLT)
    Comprimento de onda [nm]1490 (Downstream), 1310 (Upstream)
    Nível de potência de transmissão SFP B+ / SFP C+ [dBm]1,5 ~ 5 / 3 ~ 7
    Sensibilidade SFP B+ / SFP C+ [dB]-28 / -30
    Saturação SFP B+ / SFP C+ [dB]-8 / -12
    ONT’s por porta PON128 (razão de splitagem máxima 1:128)
    Capacidade máxima de clientes1024; Recomendado 512 (razão splitagem 1:64)
    Forward Error Correction (FEC)Sim
    Encriptação (AES)Standard de Encriptação Avançada (AES)
    Gama lógica / Dist. diferencial máx [km]60 /20
    T-CONTs por PON512
    GEM Port IDs por PON4096
    LAYER 2
    Conversão de VLAN-ID para GEM Port IDSim
    TRUNK, VLAN, LACP, LAG, RSTP, IGMP, ALC, QoSSim
    Isolamento de portasSim
    Controlo de fluxoSim
    Limite de taxa de transmissãoSim
    Tecnologia queueSim
    VLANS 802.1q4096
    VLAN TranslationSim
    Switching and Throughput Non-BlockingSim
    Standard Ethernet BridgingSim
    VLAN Stacking (QinQ)Sim
    Jumbo Frame (12.270 bytes)Sim
    LAYER 3
    DHCP RelaySim
    Roteamento estáticoSim
    Routing Information Protocol (RIP)Sim
    VLANIFSim
    DHCP SnoopingSim
    Arp proxySim
    1024 Hardware Host RoutesSim
    512 Hardware Subnet RoutesSim
    IPTV
    IGMP v2/v3 e Snooping/ProxySim
    MulticastSim
    Streams IPTV1024
    QoS
    Garantia de Qualidade de ServiçoSim
    SEGURANÇA
    Suporta IEE802.1xSim
    Suporta Radius, Tacacs+Sim
    Suporta HTTPS e SSH V2.0Sim
    Suporta DHCP Snooping, DHCP Option82, IPSGSim
    Gestão de LoginSNMP, Telnet, Https, SSH
    GESTÃO
    LocalInterface Web e CLI
    RemotaSNMP, TELNET e SSH
    GERAIS
    Alimentação AC [VAC] ou DC [VDC]100 ~ 240 ou -40 ~ -72
    Consumo (W)78
    Gama de temperatura [ᵒC]-15 a 50 (Operação) / -40 a 85 (Armazenamento)
    Humidade relativa [%]5 a 90 (sem condensação)
    Dimensões (LxPxA) [mm]440 x 272 x 44
    Peso [kg]4,5
