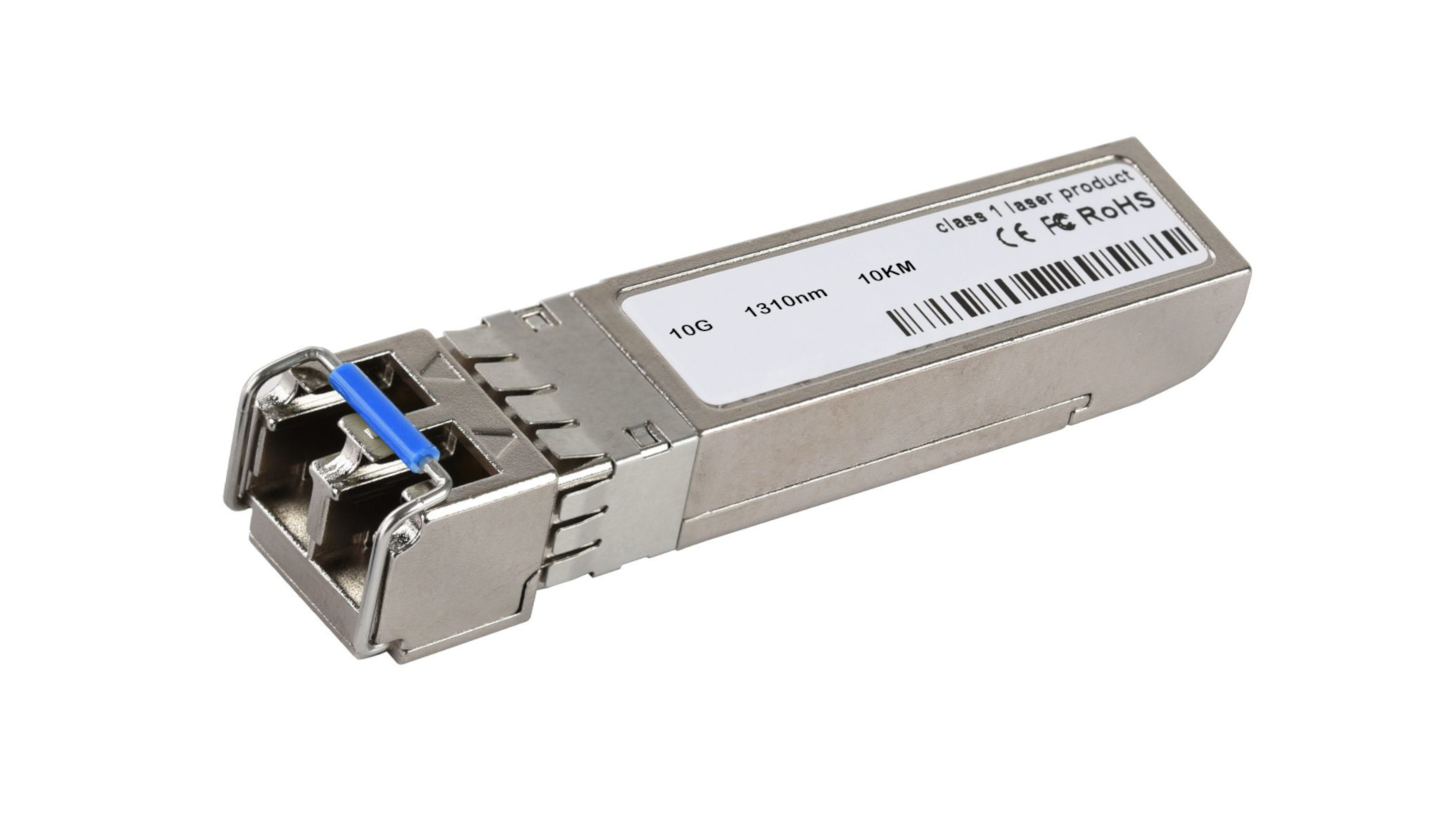

SFP+ Fibra SM 10G-LR

Código:
2902279

SFP+ Fibra SM 10G-LR

EAN:
5604634108597
ETIM class:
EC003628

Módulo SFP+ Fibra SM 10GBASE-LR.
Para utilização em slots SFP+, comuns em switches, routers e media converters de fibra (ex.: OLT).

• Conector LC/UPC Duplex (2 Fibras óticas)
• Compatível com slot SFP+ MSA
• Comprimento de onda 1310nm
• Taxa de transmissão até 10,31Gbps em ligações até 10Km sobre fibra SM
• Hot-Pluggable

O módulo SFP+ Fibra SM 10GBASE-LR é um interface série de 10Gb/s utilizado para transmissão de dados por fibra ótica SM (Single Mode) até distâncias de 10km.
Consiste num SFP+ MSA (Multi Source Agreement Plus) com conectores LC/UPC duplex, utiliza o comprimento de onda 1310nm e duas fibras, uma para transmissão e outra para receção.
Amplamente utilizado em equipamentos de rede, como switches, routers e media converters de fibra (ex.: OLT), fornecendo uma solução flexível e interoperável para comunicações a alta velocidade, possibilitando taxas de transmissão até 10,31 Gbps.

Principais características
• Interface ótico de acordo com IEEE 802.3ae 10GBASE-LR
• Aplicável em ligações de 10KM sobre fibra Mono modo (SM)
• Taxas de transmissão até 10,31Gbps
• Interfaces: LC/UPC Duplex / SFP+ MSA (Multi-Source Agreement Plus)
• Emissor Laser DFB 1310nm, PIN fotodetetor
• Interface elétrico compatível com SFF-8431
• Baixas emissões EMI
• Hot-Pluggable
• Baixo consumo
• Diagnostico digital

Normas aplicáveis
Diretiva EMC: 2014/30/EU
EN 55022:2010+AC:2011
EN 55024:2010+A1:2015
Diretiva RoHS: 2011/65/EU, (EU)2015/863
EN IEC 63000:2018


Informação logística

Código: 2902279 Designação: SFP+ Fibra SM 10G-LR EAN13: 5604634108597 Classe ETIM: EC003628
Emb. unitária: - Qtd.: 1 Peso bruto [g]: 25 Dimensão [mm]: 57x14x12
Especificações Técnicas
TRANSMISSÃO
Taxa de transmissão [Gbps]10,31
InterfacesLC Duplex / SFT MSA
GERAIS
Comprimentos de onda [nm]1310
Alimentação [VDC]3.13 ~ 3,47 (valor típico = 3,3)
Corrente DC [mA]300 (máx.)
Gama de temperatura (armazenamento) [ºC]-40 a +85
Gama de temperatura (operação) [ºC]0 a +70
Humidade relativa [%]5 ~ 85
Dimensões (LxAxP) [mm]13,90x11,50x56,70
Peso [g]20
Propriedades Óticas
EMISSOR
Gama de comprimentos de onda [nm]1290 ~ 1330
Potência média de emissão [dBm]-6 (mín.), 0 (máx.)
Razão de extinção [dB]4
Largura Espectral RMS [nm]1 (máx.)
Relação entre tempo de subida e de descida (20% ~ 80%) [ps]50 (máx.)
Amplitude da modulação ótica [dBm]-6,2 (mín.)
Penalidade de dispersão [dB] 1 (máx.)
Saída ótica (Diagrama de olho)conforme IEEE 0802.3ae
RECETOR
Gama de comprimentos de onda [nm]1290 ~ 1330 ( típico = 1310)
Sensibilidade [dBm]-14,4 (máx.)
Subcarga ótica [dBm] 0,5 (mín.)
LOS Assert [dBm]-30 (mín.)
LOS De-assert [dBm]-16 (máx.)
LOS Histerese [dB]0,5 (mín.), 4 (máx.)
