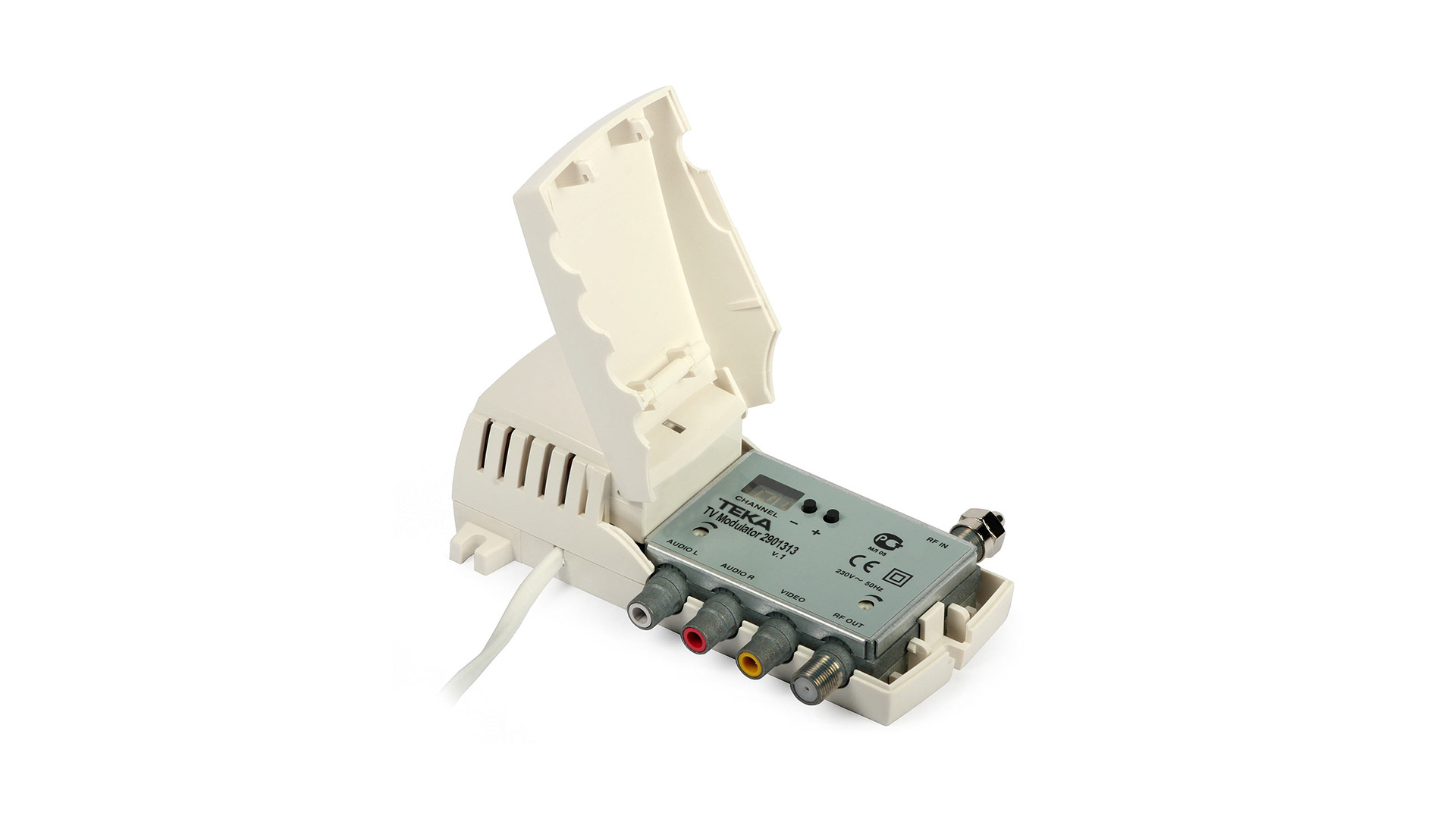

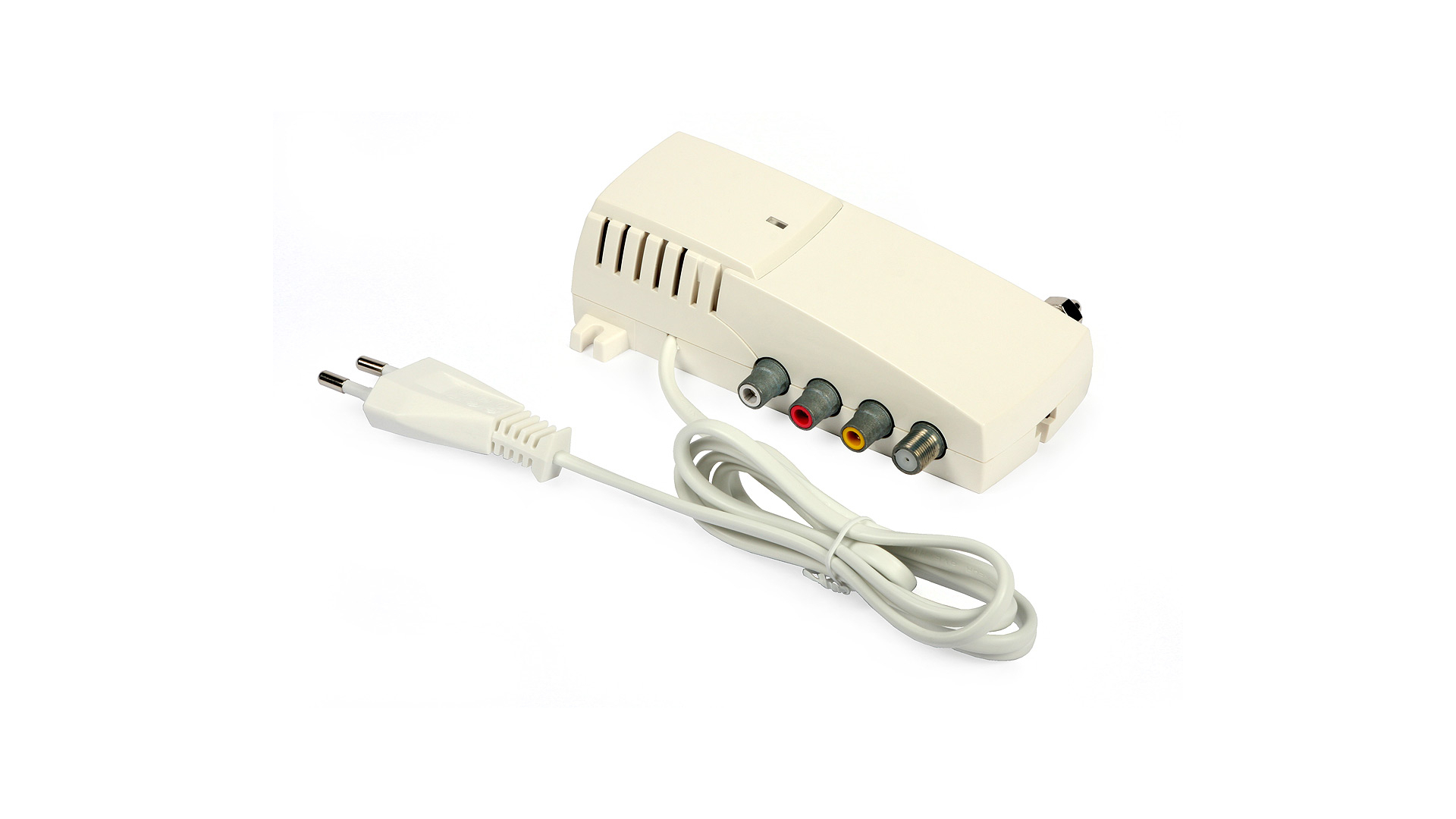

Modulador VHF+UHF Stereo- HQ

Código:
2901313

Modulador VHF+UHF Stereo- HQ

EAN:
5604634091004
ETIM class:
EC000804

Permite modular um sinal analógico de áudio e vídeo composto, proveniente de fontes tais como: Recetor de satélite; DVD; CCTV; etc., num canal de TV por RF na banda de VHF e UHF.

• Modulador de banda lateral dupla (DSB)
• Modulação em VHF/UHF
• Display LED para apresentação dos parâmetros
• Programável via teclas
• Nível de saída RF ajustável
• Áudio Stereo

Equipamento que permite transformar/modular um sinal analógico de áudio e vídeo composto, proveniente de fontes tais como: Recetor de satélite; DVD; CCTV; etc., num canal de TV por RF na banda de VHF e UHF.
O canal de TV gerado pelo modulador pode ser combinado com o sinal MATV ou CATV e distribuído pela rede coaxial existente, possibilitando a sua visualizado em todas as TV’s.

• Modulador de banda lateral dupla (DSB)
• Modulação em VHF/UHF com sintetizador de frequências por PLL
• Display LED para apresentação do canal e outros parâmetros
• Programável via teclas
• Nível de saída RF ajustável
• Nível da portadora de áudio ajustável
• Audio Stero (estereofónico)
• Proteção contra acesso não autorizado
• Memória não volátil
• Entrada RF para misturadora dos canais Terrestres/MATV ou CATV
• Blindagem metálica (zamak)
• Fonte de alimentação integrada (fonte comutada de elevada eficiência)
• Fácil de instalar e de configurar
• Conetores:
   RF: 2x F fêmea
   Áudio/Vídeo: 3x RCA fêmea

Normas aplicáveis
Diretiva EMC: 2014/30/EU
EN 50083-2:2012+A1:2015
EN 61000-3-3:2013+A1:2017

Diretiva LVD: 2014/35/EU
EN IEC 62368-1:2020+A11:2020
EN 60728-11:2017+A11:2019

Diretiva RoHS: 2015/863/EU
EN IEC 63000:2018

Informação logística

Código: 2901313 Designação: Modulador VHF+UHF Stereo- HQ EAN13: 5604634091004 Classe ETIM: EC000804
Emb. unitária: Cx. cartão Qtd.: 1 Peso bruto [kg]:0,36 Dimensão [cm]: 14,0x9,6x5,0
Emb. conjunto (1 pack): Cx. cartão Qtd.: 20 Peso bruto [kg]:7,50 Dimensão [cm]: 39,6x26,4x16,0
Especificações Técnicas
ENTRADA VÍDEO
Conetor de Entrada1x RCA fêmea
Gama de Frequências [MHz]0,00002 ~ 6
Nível [V] / Impedância [Ω]1±0,1 / 75
ENTRADA DE ÁUDIO
Conetores de Entrada2x RCA fêmea
Gama de frequências [KHz]0,02 - 15
Ajuste de Nível [dB] (pr)±6 em passos de 2dB
Nível [mV]/ Impedância [KΩ] / Desvio [KHz] 2x 775 RMS / 10 / 50
SAÍDA RF
Conetor RFTipo F fêmea
Nível de Saída [dBμV] / Impedância [Ω]85 / 75
Ajuste de Nível [dB]0 ~ -20
Canais de Saída (Standard TV) (pr)B/G/D/K/H/I/L/M/N/Au
Gama de Frequências [MHz] (pr)45 ~ 84; 170 ~ 300; 470 ~ 862
GERAIS
Freq. da Portadora de Audio (pr)4,5; 5,5; 6; 6,5
Freq. da 2ª Portadora de Audio [MHz] (pr)5,742 (B/G/Au stereo A2)
Ajuste Fino (Portadora de Vídeo) [MHz] (pr)±2,25 (máx.) em passos de 0,25
Perdas de Inserção (RF IN) [dB]2,5
Gamas de Frequências (RF IN) [MHz]5 ~ 862
Relação Áudio/Vídeo [dB] (pr)12/16
Amplitude de Modulação (profundidade) [%]81 (típico)
Relação Sinal/Ruído (ponderada) [dB]≥ 55
Alimentação [VAC] / Consumo [W]230, 50/60Hz / 4
Temperatura de Funcionamento [ºC] +0 ÷ +50
Dimensões (LxPxA) [mm] 133x73x39
Peso [Kg]0,32
(pr) programável
