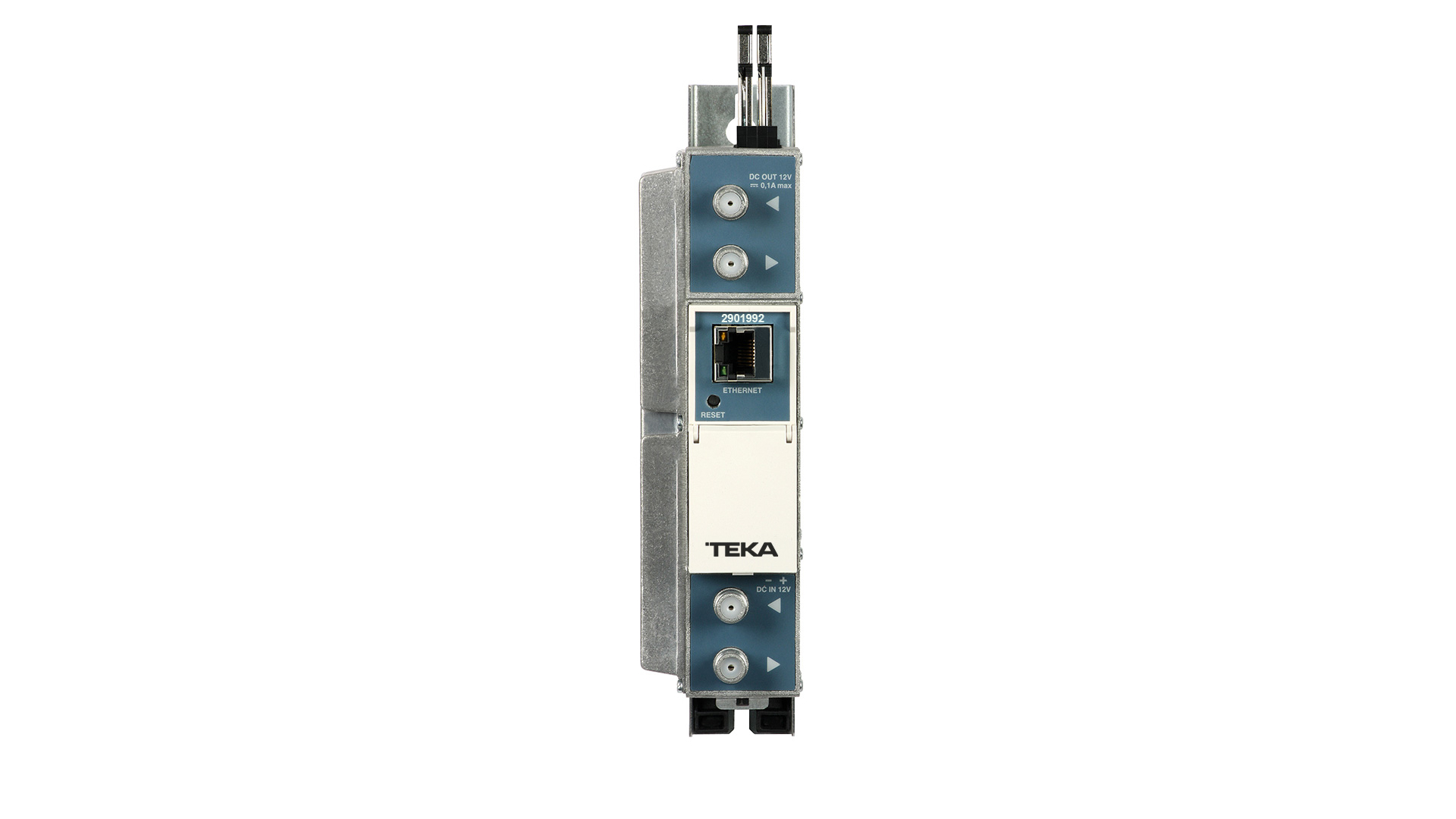

Transmodulador MTK Duplo DVB-T/T2/C – COFDM (DVB-T/ISDN) c/ 2CI

Código:
2901992

Transmodulador MTK Duplo DVB-T/T2/C – COFDM (DVB-T/ISDN) c/ 2CI

EAN:
5604634103868
ETIM class:
EC000419

Transmodulador duplo que permite gerar 2 Mux's DVB-T/ISDB-T com modulação COFDM, a partir de canais digitais selecionados de 2 Mux's DVB-T/T2/C.

• 2 slots PCMCIA para 2 CAM’s
• Standards DVB-T/ISDB-T comutáveis por software
• Con­figuração amigável via interface WEB
• Entrada e saída com Loop Through RF

Transmodulação de 2 Mux's  DVB-T/T2/C em dois DVB-T/ISDB-T com modulação COFDM.
Este módulo gera 2 Mux's  COFDM, a partir de canais digitais selecionados de 2 Mux’s DVB-T/T2/C.
Possui 2 slots PCMCIA para 2 CAM’s, com as CAM's e os cartões apropriados é possível efetuar a descodi­ficação de canais encriptados. Cada CAM, dependendo do operador e/ou tecnologia poderá descodifi­car um ou mais canais.
O sistema é modular, constituído por fonte de alimentação (não fornecida) e módulos transmoduladores de acordo com o número de canais a distribuir.

Principais características
• Standards DVB-T/ISDB-T comutáveis por software
• 2 slots PCMCIA para 2 CAM’s
• Processamento da TS:
   - Multiplexagem do serviço: de qualquer entrada para qualquer saída
   - Regeneração de PCI/SI
   - Remarcação do PCR
   - Geração da NIT
   - Monitorização de versão da PMT
• Configuração amigável via interface WEB e monitorização SNMP*
• Entrada e saída com Loop Through RF
• Montagem em calha DIN ou na parede
• Estrutura robusta em liga de alumínio fundido
• Conetores:
     4x RF – Tipo F fêmea
     Bloco com dois terminas de aperto para entrada DC
     Barramento para distribuição DC

* SNMP (Simple Network Management Protocol) : protocolo standard da internet usado para monitorizar e gerir dispositivos IP da rede.

Normas aplicáveis
Diretiva EMC: 2014/30/EU
EN 50083-2:2012+A1:2015

Segurança
EN IEC 62368-1:2020+A11:2020
EN 60728-11:2017+A11:2018

Diretiva RoHS: 2015/863/EU
EN IEC 63000:2018

Informação logística

Código: 2901992 Designação: Transmodulador MTK Duplo DVB-T/T2/C – COFDM c/ 2CI EAN13: 5604634103868 Classe ETIM: EC000419
Emb. unitária: Cx. cartão Qtd.: 1 Peso bruto [kg]: 1,06 Dimensão [cm]: 27x14,5x5,8
Especificações Técnicas
ENTRADA RF
Conetores RF (IN/Loop-Through) Tipo F Fêmea
Standard (pr)DVB-T/T2/C
Modulação (DVB-T)QPSK, QAM16, QAM64
Modulação (DVB-T2)QPSK, QAM16, QAM64, QAM256
Modulação (DVB-C)QAM16, QAM32, QAM64, QAM128, QAM256
Gama de Frequência [MHz] (pr)47 ~ 862
Alimentação para pré-amplificador [VDC] (pr)12; 0,1A máx.
Nível de Entrada [dBµV]/Impedância [Ω]40 ~ 80 / 75
RF loop-through [dB]0 ± 1
Nº de Mux's2
Largura de banda do canal [MHz] (pr)DVB-T/T2: 7; 8
Symbol Rate [Ms/s] (pr)DVB-C: 1 ~ 7,2
FEC (DVB-T)1/2; 2/3; 3/4; 5/6; 7/8
FEC (DVB-T2)1/2; 3/5; 2/3; 3/4; 4/5; 5/6
Roll off [%]DVB-C: 15
SAÍDA RF
Conetores RF (IN/OUT) Tipo F Fêmea
Standard (pr)DVB-T/ISDB-T
Modulação (pr)DVB-T: QPSK/QAM16/QAM64; ISDB-T: QPSK/DQPSK/QAM16/QAM64
Nº de Mux's2
Gama de Frequência [MHz] (pr)100 – 858 em passos de 100KHz
Alocação de canais Adjacentes
Nível out [dBµV]/ Impedância [Ω]90 ± 2 / 75
Nível de espúrios [dB] < -60
MER≥ 38 (100-780 MHz); ≥35dB (780-860MHz)
Largura de banda do canal [MHz] (pr)7; 8
Banda de guarda (pr)1/4; 1/8; 1/16; 1/32
FEC (pr)1/2; 2/3; 3/4; 5/6; 7/8
Modo de transmissão2K
Ajuste nível total de saída [dB] (pr) 0 ~ -15 em passos de 1dB
Gama de Frequência Loop Through [MHz] / Perdas [dB]47 ~ 862 / ≤ 2,5
GERAIS
Transport Stream (Bit rate max.) [Kbps]Saída: 31670
Transport Stream (PID filter count max.)Ilimitado
Porta de controlo (RJ45 Fêmea)IEEE802.3 10/100 BASE-T
Slots PCMCIA (p/ CAM's)2
Consumo [VDC / A] 12 / 0,65 (0,95 com 2 CAM's)
Gama de temperatura [ᵒC]0 ~ 50 (Operação)
Dimensões (LxPxA) [mm] 48,5x112x198
Peso [kg]0,84
(pr) programável
