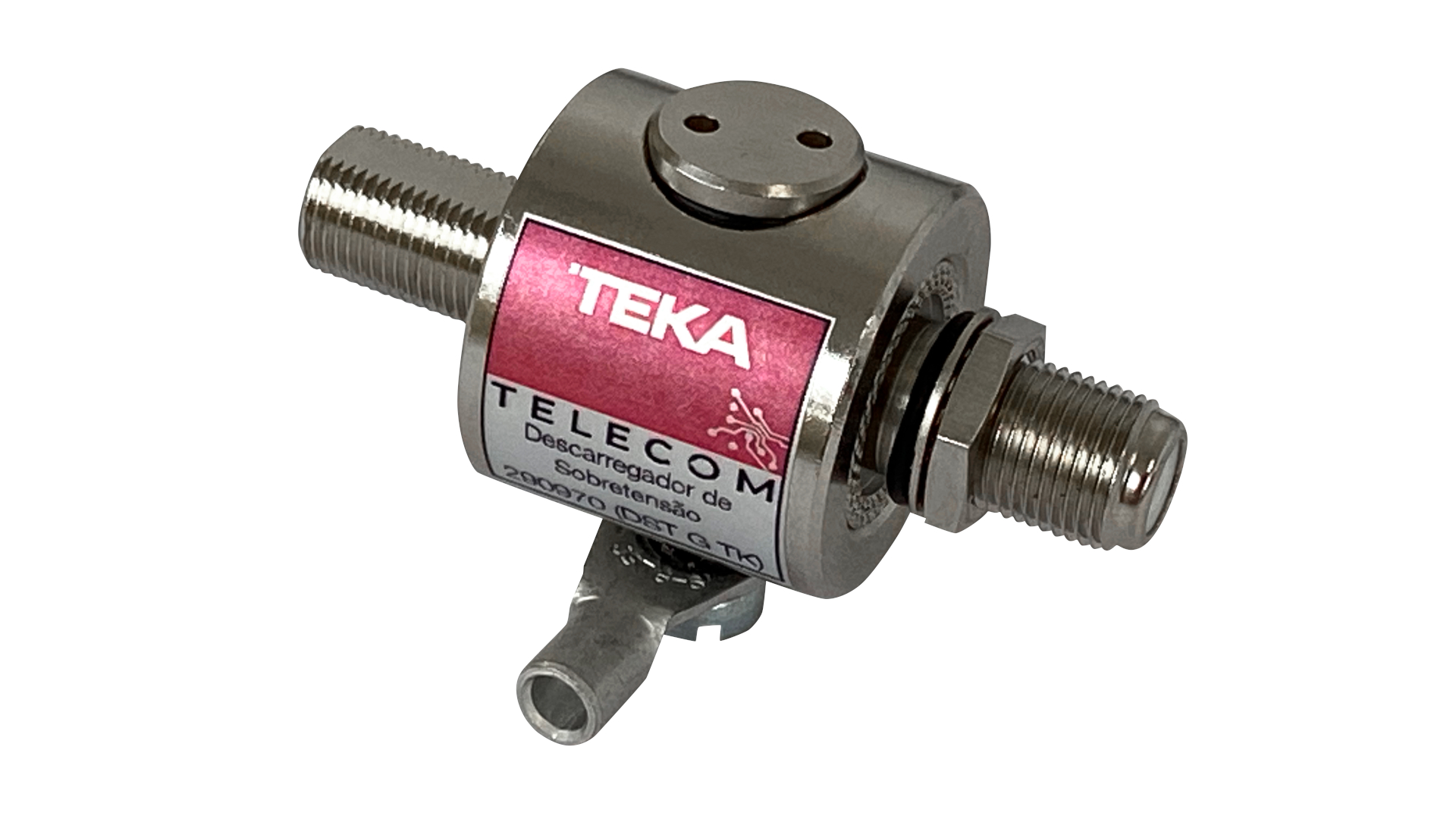

DST - Descarregador de Sobretensão Coaxial
Proteção contra sobretensões em sistemas de receção de TV, para intercalar entre as antenas e a cabeça de rede.
• Proteção contra sobretensões até 20KA
• Utilização obrigatória nas redes ITED
• Totalmente estanque (à prova de água)
• Fornecido com protetores de humidade de borracha para as fichas F
• Conetores tipo F
Descrição
Proteção contra sobretensões até 20KA para sinais de RF.
O objetivo dos protetores de sobretensão é desviar para a terra as sobretensões produzidas na linha de transmissão, evitando que cheguem ao equipamento a proteger.
Dispositivo intercalado entre as antenas e a cabeça de rede com a função de estabelecer a ligação à terra das correntes associadas a eventuais descargas atmosféricas, contactos com linhas de energia ou às resultantes de indução eletromagnética.
O descarregador de sobretensão (DST) deve ser instalado o mais próximo possível da antena, preferencialmente antes de qualquer outro dispositivo.
A ligação do mastro das antenas à terra é obrigatória, de acordo com o RTIEBT.
Esta ligação deve ser prevista em projeto e garantida na instalação.
Os componentes internos (descarregador de gás) são curto-circuitados durante a sobretensão e voltam ao seu estado normal assim que a tensão retome os valores normais.
Principais características
• Proteção contra sobretensões até 20KA
• Utilização obrigatória nas redes ITED
• Intercalado (1 DST por cabo coaxial) entre os equipamentos de receção (antenas) e os equipamentos a proteger
• Ligação obrigatória à terra via mastro das antenas
• Totalmente estanque (à prova de água)
• Permite substituição do descarregador de gás
• Conetores tipo F
• Fornecido com protetores de humidade de borracha para as fichas F

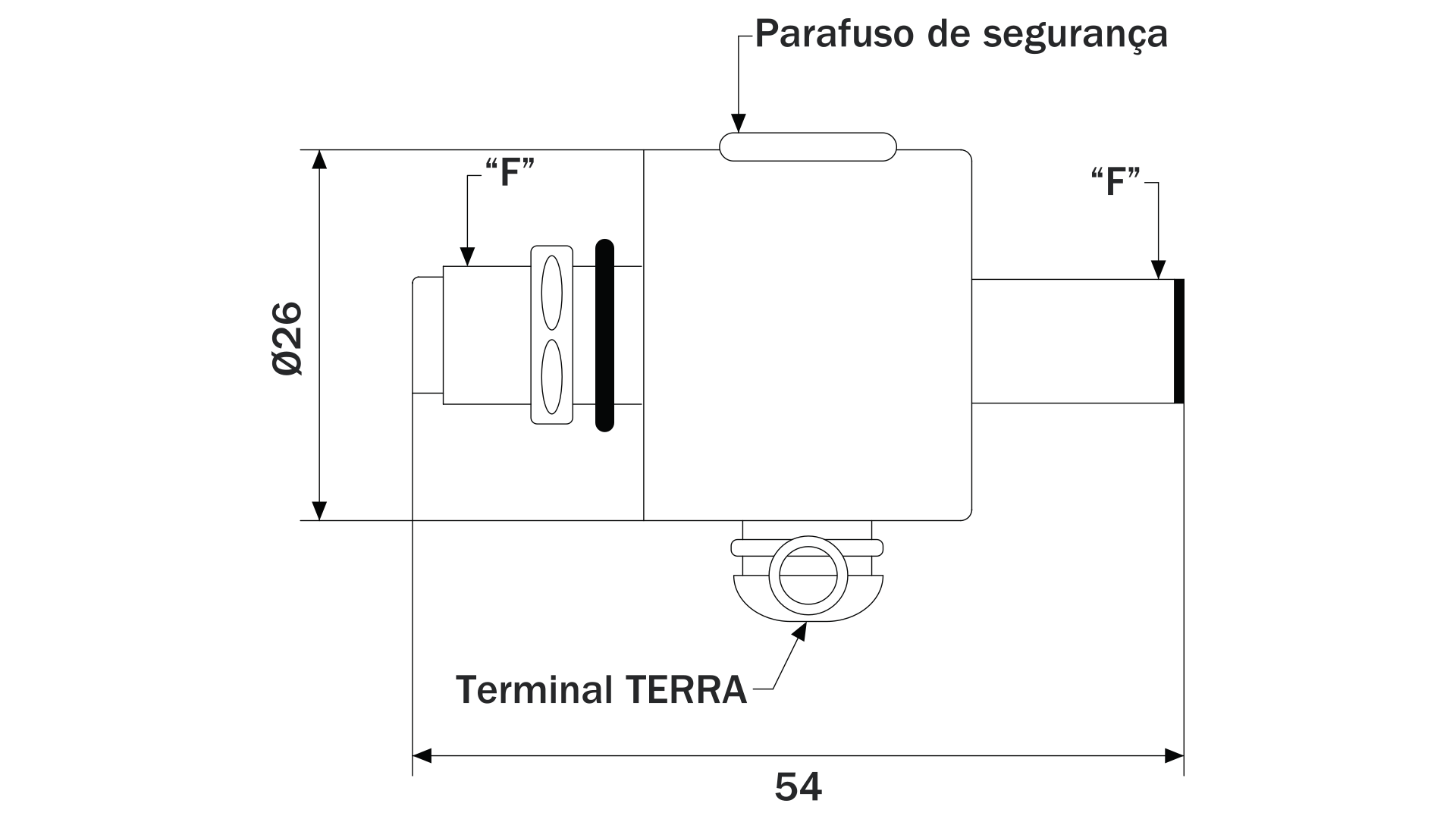

Manutenção: Para substituir o descarregador de gás, é necessário somente retirar o parafuso de segurança situado no meio do protetor. Uma vez substituído, voltar a aplicar o parafuso de segurança. Este processo não implica desmontar o descarregador do local onde está montado.
Normas aplicáveis
Diretiva LVD: 2014/35/EU
EN 61643-21:2001/A2:2013
Diretiva RoHS: 2011/65/EU
EN IEC 63000:2018
Regras Técnicas das Instalações Elétricas de Baixa Tensão (RTIEBT)
Portaria n.º 949-A/2006, ponto 559.4
Informação logística
Código: 290970 | Designação: Descarregador de Sobretensão Coaxial (DST) | EAN13: 5604634086376 | Classe ETIM: EC000943 |
Embalagem: Cx. cartão | Qtd: 1 | Peso bruto [kg]: 0,1 | Dimensão[mm]: 70x50x50 |
