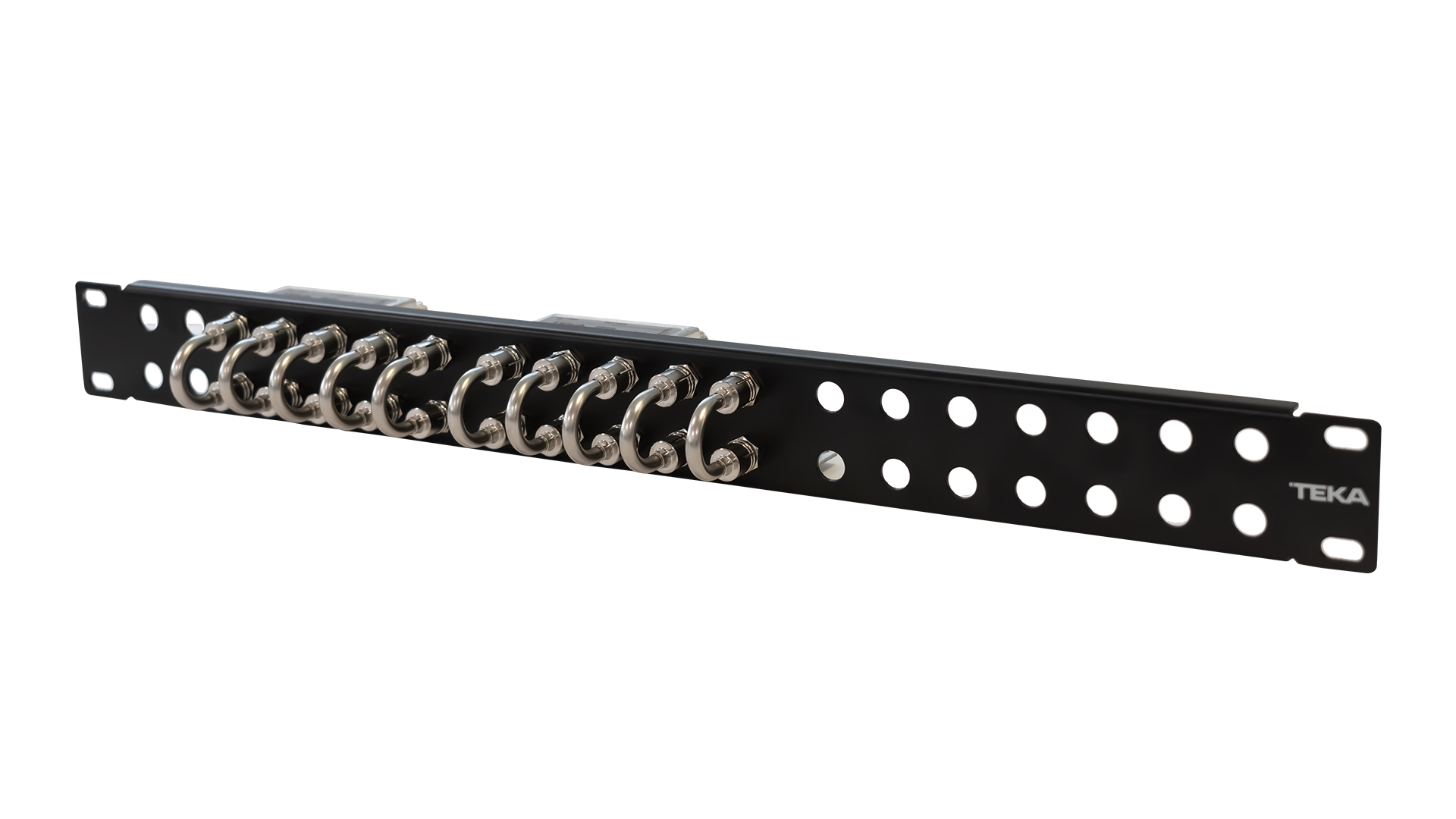

Painel Coaxial MultiCC Vazio c/ Acess. Mont. xCC 19'', 1U
Painel de 19” MultiCC de 1 U, constituído por Painel Coaxial e Acessórios de montagem de modo a formar um módulo de distribuição CC em estrela balanceado.
• Adaptável a todos os racks/bastidores de 19”
• Aplicável nos pares de perfis Teka
• Para utilizar como RG-CC (SMATV) ou RC-CC Balanceado
• Balanceamento efetuado com base em derivadores (derivadores não incluídos, adquirir em separado)
Descrição
Painel de 19” MultiCC de 1 U, constituído pelo Painel Coaxial 38 Portas vazio 19''de 1U, acessórios e respetivos derivadores (não incluídos) de modo a formar um módulo de distribuição CC em estrela balanceado. O Balanceamento que permite o equilibro da rede, é efetuado com base na seleção criteriosa, de acordo com as especificações do projeto, das referências dos derivadores a concatenar.
• Aplicável em todos os racks/bastidores standard de 19”, Caixas Tipo C, ou noutros invólucros de profundidade reduzida, com recurso, nestes dois últimos a pares de perfis de racks (não incluídos).
• Fabricado em chapa de Aço de 1,5mm Laminado a Frio SPCC
• Identificação das portas na parte frontal
• Tratamento de superfície por fosfatação e lacagem com epoxy-polyester texturado, na cor preta (RAL 9005)
• Fornecido vazio, com 4 conjuntos de fi¬xação (parafuso e porca-gaiola) e acessórios para concatenação dos derivadores (não fornecidos)
• Capacidade:
RG-CC [ATE/ATI] (SMATV-Balanceado): 4/8/12/16 Frações
RC-CC [ATI] (Balanceado): 4/8/12/16 Tomadas CC
Possibilidade de interligar painéis de modo a obter maior número de Tomadas CC/Frações.
Acessórios incluídos:
4 conjuntos de fixação (parafuso e porca-gaiola) e acessórios para concatenação dos derivadores.
Derivadores não incluídos (adquirir em separado, de acordo com as especificidades do projeto).
Painel Coaxial MultiCC Equipado
O Layout do painel foi elaborado tendo em conta a utilização de Deriv. Int. 4 vias 2,4GHz - xx dB (xx: 12; 15; 20;25) da TEKA, cujos os códigos são 290545/6/7/8 respetivamente.
Composições disponíveis:
Painel Coaxial MultiCC - 4CC 19", 1U | |||
código | designação | qtd. | |
2902108 | Painel Coaxial MultiCC Vazio c/ Acess. Mont. 4CC 19", 1U | 1 | |
290545 / 6 / 7 / 8 | Deriv. Int. 4 vias 2,4GHz - xx dB | 1 |
Painel Coaxial MultiCC - 8CC 19", 1U | |||
código | designação | qtd. | |
2902109 | Painel Coaxial MultiCC Vazio c/ Acess. Mont. 8CC 19", 1U | 1 | |
290545 / 6 / 7 / 8 | Deriv. Int. 4 vias 2,4GHz - xx dB | 2 |
Painel Coaxial MultiCC - 12CC 19", 1U | |||
código | designação | qtd. | |
2902110 | Painel Coaxial MultiCC Vazio c/ Acess. Mont. 12CC 19", 1U | 1 | |
290545 / 6 / 7 / 8 | Deriv. Int. 4 vias 2,4GHz - xx dB | 3 |
Painel Coaxial MultiCC - 12CC 19", 1U | |||
código | designação | qtd. | |
2902110 | Painel Coaxial MultiCC Vazio c/ Acess. Mont. 12CC 19", 1U | 1 | |
290545 / 6 / 7 / 8 | Deriv. Int. 4 vias 2,4GHz - xx dB | 3 |
----------------------
Detalhes dos derivadores para aplicar nos painéis MultiCC | ||||
especificações técnicas | 290545 | 290546 | 290547 | 290548 |
xx dB | 12 | 15 | 20 | 25 |
perdas derivação (5~1000 / 1000~2000MHz) [dB] | 12±1,0 / 12±1,5 | 15±1,0 / 15±1,5 | 20±1,0 / 20±1,5 | 25±1,0 / 25±1,5 |
perdas passagem (5~1000 / 1000~2000MHz) [dB] | 4,4 / 4,5 | 3,0 / 3,4 | 2,1 / 2,4 | 2,0 /2,2 |
Normas aplicáveis
Diretiva LVD: 2014/35/EU
EN IEC 62368-1:2020+A11:2020
Diretiva RoHS: 2011/65/EU, (EU)2015/863
EN IEC 63000:2018
EIA-310-E; EN 60297-3-100:2009; DIN 41494 PARTE 1&7
Informação logística
Código: 2902108 | Designação:Painel Coaxial MultiCC Vazio C/ Acess. Mont. 4CC 19”, 1U | EAN13: 5604634105664 | Classe ETIM: EC001130 |
Embalagem: - | Qtd: 1 | Peso bruto [kg]: 0,480 | Dimensão [cm]: 50x5x11 |
Código: 2902109 | Designação: Painel Coaxial MultiCC Vazio C/ Acess. Mont. 8CC 19”, 1U | EAN13: 5604634105671 | ETIM: EC001130 |
Emb. unitária: - | Qtd: 1 | Peso bruto [kg]: 0,590 | Dimensão [cm]: 50x5x11 |
Código: 2902110 | Designação: Painel Coaxial MultiCC Vazio C/ Acess. Mont. 12CC 19”, 1U | EAN13: 5604634105688 | ETIM: EC001130 |
Emb. unitária: - | Qtd: 1 | Peso bruto [kg]: 0,695 | Dimensão [cm]: 50x5x11 |
Código: 2902111 | Designação: Painel Coaxial MultiCC Vazio C/ Acess. Mont. 16CC 19”, 1U | EAN13: 5604634105695 | ETIM: EC001130 |
Emb. unitária: - | Qtd.: 1 | Peso bruto [kg]: 0,800 | Dimensão [cm]: 50x5x11 |
