Cabo Coaxial RG6 N49HV3 – PVC (250m)

Código:
2901547

Cabo Coaxial RG6 N49HV3 – PVC (250m)

EAN:
5604634094043
ETIM class:
EC000019

Cabo Coaxial RG6 com condutor central, cinta e malha em cobre, com performance que excede os requisitos da categoria TCD-C (5MHz~3GHz), destinado a redes de distribuição de Televisão por Cabo (CATV), TDT e Satélite (SMATV).

• Condutor central em cobre: Cu Ø1,13mm
• Cinta e Malha em Cobre
• Atenuação de blindagem: EMC Classe A
• Categoria TCD-C (3GHz)
• Classe CPR: Eca
• Em conformidade com o ITED

Cabo Coaxial RG6 com condutor central, cinta e malha em cobre, para redes de distribuição que operam entre 5MHz – 3GHz, com performance que excede os requisitos da categoria TCD-C (Tecnologias de Comunicação e Difusão, em cabo coaxial) de acordo com o standard (EN50173-1) e EMC Classe A (EN 50083-2).
Cabo fabricado sob os mais altos padrões de qualidade, oferecendo excelentes prestações elétricas, resistência mecânica, durabilidade e estabilidade dos valores de atenuação.

Principais características
• Condutor central Cu Ø1,13mm
• Dielétrico expandido a gás
• Cinta Cu / Malha Cu (> 70%)
• Revestimento exterior PVC - Branco
• Classe de reação ao fogo de acordo com EU nº 305/2011: Eca
• Categoria TCD-C (3GHz)
• Atenuação da Blindagem EMC Classe A
• Baixa resistência ohmica e excelente resposta em frequência em toda a banda
• Velocidade de propagação ≥ 86%
• Aplicação em redes de distribuição de Televisão por Cabo (CATV), TDT e Satélite (SMATV)
• Em conformidade com ITED
• Marcação metro a metro

Normas aplicáveis
Diretiva LVD: 2014/35/EU
EN 50117-1:2019
EN 50209-1-1:2001
Diretiva RoHS: 2011/65/EU, (EU)2015/863
EN IEC 63000:2018
Características elétricas e de transmissão:
EN 50173-1
EN 50083-2
Regulamento EU nº 305/2011
Classe reação ao fogo: Eca
EN 50575:2014/A1:2016
EN 13501-6:2018+A1:2022
EN 60332-1-2:2004/A11:2016

Informação logística

Código: 2901547 Designação: Cabo Coaxial RG6 N49HV3 TK - PVC EAN13: 5604634094043 Classe ETIM: EC000019

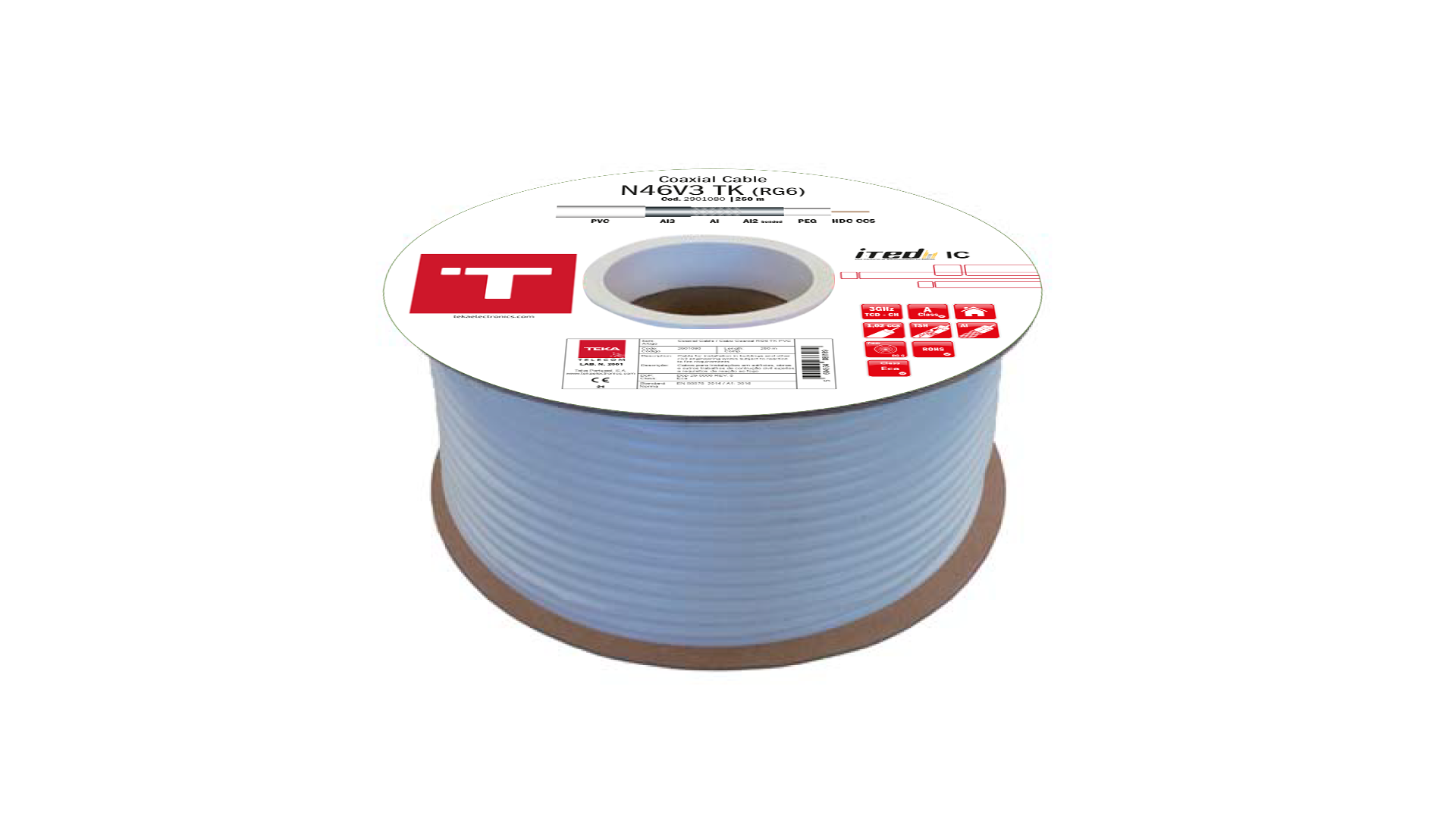

Embalagem: Bobina (cartão) Qtd [m]: 250 Peso bruto [kg]: 14,00 Dimensão[cm]: 31x31x21
Embalagem (1 pack) : Cx. cartão Qtd [m]: 2x 250 Peso bruto [kg]: 28.53 Dimensão[cm]: 32x32x43
Construção
Condutor centralCobre sólido
Diâmetro [mm]1,13
DieléctricoPEG (Poliétileno Injetado a Gás)
Diâmetro [mm]4,8
CintaCu
Malha [ % ]≥ 70 (Cu)
Revestimento exteriorPVC – (Branco)
Diâmetro externo do cabo [mm]6,90
Peso por metro [kg/m]0,0538
Classe CPREca
Propriedades Mecânicas
Raio mínimo de curvaturaOperação: 5 x Ø ; Instalação: 10 x Ø
Tração máxima [N]Instalação: 140
Gama de temperaturaOperação: -20° a 75°C ; Instalação: 0° a 65°C
Propriedades Elétricas
Impedância [Ω]75,7
Resistência DC do condutor [Ω]/100≤ 1,7
Resistência de lacete [Ω/100m]3,07
Perdas de Retorno [dB]5~470MHz ≥ 22; 470~1000MHz ≥ 20; 1000~3000MHz ≥ 18
Atenuação de Blindagem (EMC classe A) [dB]30~1000MHz ≥ 85; 1000~2000MHz ≥ 80; 2000~3000MHz ≥ 75
Velocidade nominal de propagação - NVP [%]86
Corrente minima admissível [A]0,5
Atenuação máx. [dB/100m]
5 MHz1,57
10 MHz1,72
47 MHz3,95
90 MHz5,15
100 MHz5,46
200 MHz7,84
300 MHz9,72
400 MHz10,74
600 MHz14,08
750 MHz15,09
862 MHz16,22
950 MHz17,03
1000 MHz18,68
1250 MHz19,74
1750 MHz23,75
2150 MHz26,49
2400 MHz30,24
3000 MHz34,16
